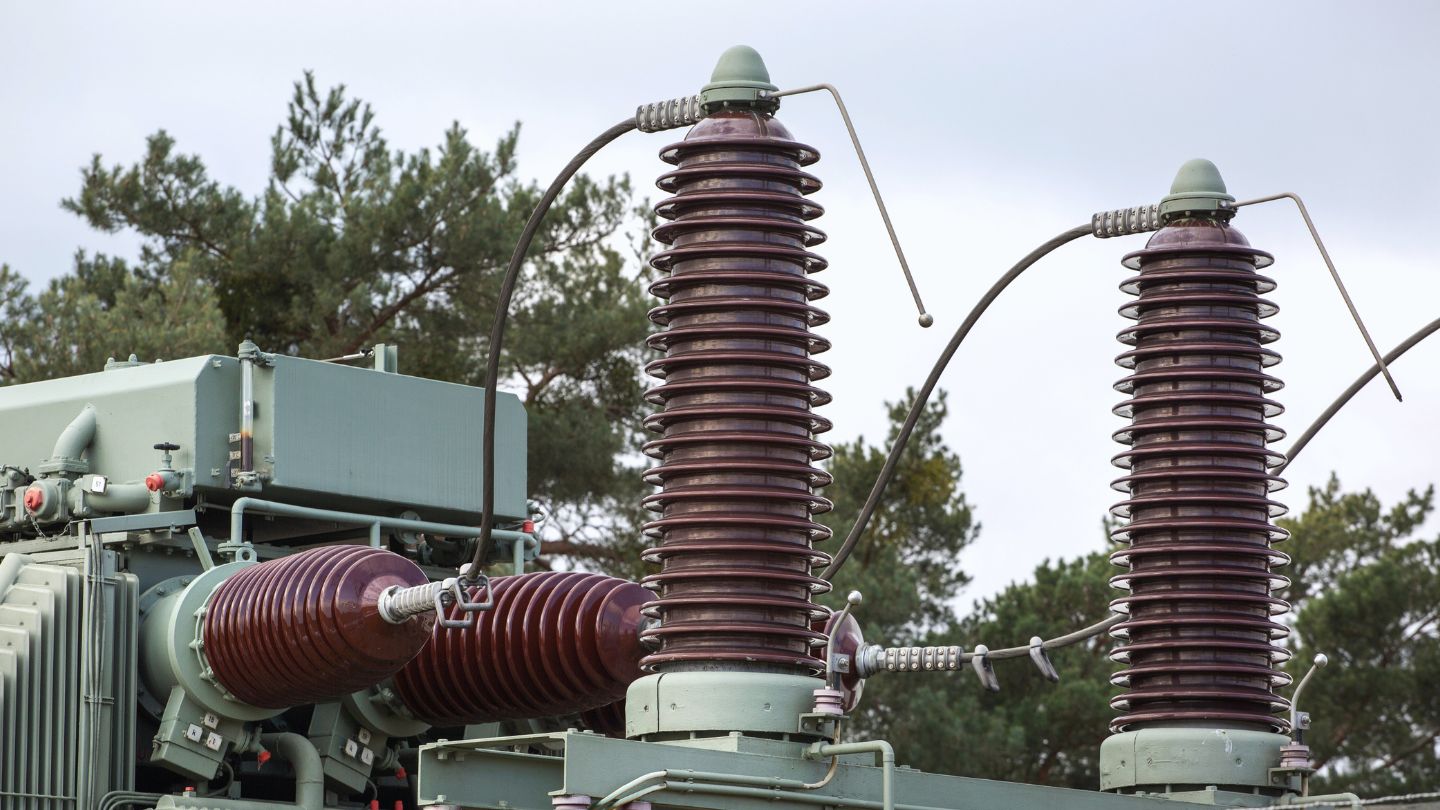

Wrzucenie transformatora do blaszanego kontenera i postawienie go w najdalszym rogu działki to jeszcze nie jest infrastruktura zasilania. Stacja transformatorowa SN/nN to absolutne fundamenty każdego poważnego obiektu. To w tym miejscu kapryśna energia ze średniego napięcia, rzędu kilkunastu lub kilkudziesięciu kilowoltów, jest okiełznana i sprowadzana do poziomu użytecznego dla rozdzielnic. Błąd na tym etapie projektowania mści się bardzo boleśnie przez całe życie zakładu.
W praktyce mówimy o głównym zaworze tlenu dla fabryki, nowoczesnego biurowca czy potężnego centrum logistycznego. Od tego, jak zaprojektujesz przejście z zewnętrznej sieci energetycznej na własną instalację niskiego napięcia, zależy cała reszta procesu. Inwestor może kupić najdroższe maszyny produkcyjne na rynku, ale jeśli zasilająca je stacja po prostu „klęknie” przy pierwszym poważniejszym rozruchu, cały ten drogi sprzęt staje się bezużyteczną dekoracją hali.
Anatomia stacji, czyli to nie tylko wielki transformator
Laikom często wydaje się, że stacja to po prostu duży, nieustannie buczący kloc zalany olejem lub nowoczesną żywicą. Nic bardziej mylnego. Transformator to oczywiście serce całego układu, ale do poprawnej pracy potrzebuje on zaawansowanego systemu podtrzymywania życia. Po stronie średniego napięcia mamy pola zasilające, pancerne wyłączniki i rozłączniki. To pierwsza, brutalna linia obrony, która musi fizycznie odciąć zasilanie w ułamku sekundy. Robi to, gdy na sieci dostawcy dzieje się coś niedobrego, chroniąc tym samym sam transformator przed spaleniem i katastrofą.
Z kolei po stronie niskiego napięcia znajduje się rozdzielnica główna obiektu. To właśnie z niej energia rozlewa się na cały budynek, dokładnie tak jak krew w żywym organizmie. Tutaj realizowana jest właściwa dystrybucja do poszczególnych wydziałów, oświetlenia i ciągów technologicznych. W nowoczesnych stacjach to miejsce jest dodatkowo gęsto naszpikowane elektroniką. Znajdziemy tam analizatory parametrów sieci, układy kompensacji mocy biernej i zaawansowaną automatykę, która bez przerwy trzyma parametry prądu w wyznaczonych ryzach.
Redundancja i elastyczność: Kiedy jeden transformator to stanowczo za mało
Konfiguracja stacji to zawsze trudna gra między biznesowym budżetem a ryzykiem operacyjnym. Dla małego magazynu czy prostego warsztatu układ z jednym transformatorem w zupełności wystarczy. Ewentualna awaria oznacza tam dłuższą przerwę na kawę dla załogi, a straty są łatwo policzalne i akceptowalne przez zarząd. Taka pojedyncza architektura jest tania w budowie, ale bez litości obnaża swoje braki w przypadku poważniejszej usterki na linii energetycznej. Cały obiekt po prostu zapada w ciemność.
Sytuacja zmienia się diametralnie w przemyśle ciężkim, szpitalach czy potężnych serwerowniach. Tam nagły przestój liczy się w setkach tysięcy złotych lub mierzony jest ludzkim zdrowiem. Wkraczamy wtedy w świat twardych układów dwutransformatorowych, które często zasilane są z dwóch zupełnie niezależnych linii średniego napięcia. Jeśli jedno źródło niespodziewanie pada, automatyka stacji natychmiast przerzuca obciążenie na drugie. To rozwiązanie dużo kosztuje i zajmuje znacznie więcej miejsca, ale daje inwestorowi to, co w przemyśle absolutnie najcenniejsze – bezcenny święty spokój.
Niezależnie od wybranej topologii sieciowej, inwestorzy stają przed wyborem formy fizycznej samej stacji. Dynamicznie rozwijające się firmy kochają stacje kontenerowe. Przyjeżdża gotowy, przetestowany prefabrykat, podpinamy kable i zakład może pracować. Główny haczyk polega jednak na tym, że taka puszka daje niemal zerowe pole do przyszłej rozbudowy o kolejne pola. Z kolei stacje wnętrzowe, wbudowane bezpośrednio w tkankę samego obiektu, dają świetną elastyczność i integrację. Wymagają one jednak rygorystycznego zaplanowania wentylacji i dróg transportowych już na etapie wylewania fundamentów pod budynek.
Sztuka doboru, czyli jak nie strzelić sobie w inżynieryjne kolano
Największym grzechem projektowym jest bezlitosne dobieranie mocy transformatora „na styk”, wyłącznie pod aktualne zapotrzebowanie z tabelek. To inżynieryjne samobójstwo w białych rękawiczkach. Każdy obiekt zawsze żyje i z czasem naturalnie obrasta w nowe maszyny oraz systemy. Mądry projektant bierze pod uwagę ciężkie rozruchy dużych silników, specyfikę obciążeń nieliniowych i zostawia solidny zapas mocy na przyszłość. Zdecydowanie lepiej na początku lekko przewymiarować trafo, niż za pięć lat pruć betonowe ściany i wymieniać całą infrastrukturę zasilającą.
Równie mściwa w skutkach bywa po prostu zła lokalizacja. Fizyka jest nieubłagana, a energia elektryczna bardzo nie lubi dalekich podróży. Wyrzucenie stacji na sam kraniec rozległej działki tylko po to, by nie psuła architektom widoku reprezentacyjnego trawnika, oznacza konieczność ciągnięcia kilometrów grubych kabli. To od razu generuje gigantyczne koszty miedzi na etapie budowy. Co gorsza, potem powoduje to permanentne spadki napięcia i ogromne straty przesyłowe na samej instalacji. Stację transformatorową stawia się tam, gdzie znajduje się fizyczny środek ciężkości poboru mocy obiektu.
Podsumowanie – Stacje transformatorowe SN/nN
Stacje transformatorowe SN/nN to z pewnością nie są pozycje w budowlanym kosztorysie, na których należy na siłę szukać oszczędności. To krytyczny i newralgiczny węzeł, od którego bezpośrednio zależy stabilność, bezpieczeństwo operacyjne i realne możliwości rozwoju całego zakładu. Dobrze dobrany wielkościowo, zlokalizowany w samym centrum obciążenia i wyposażony w mądre zabezpieczenia układ będzie bezawaryjnie służył firmie przez długie dekady. Z kolei błędy i skróty popełnione na etapie jego wdrożenia będą bezlitośnie dławić wydajność obiektu każdego kolejnego dnia produkcji.
