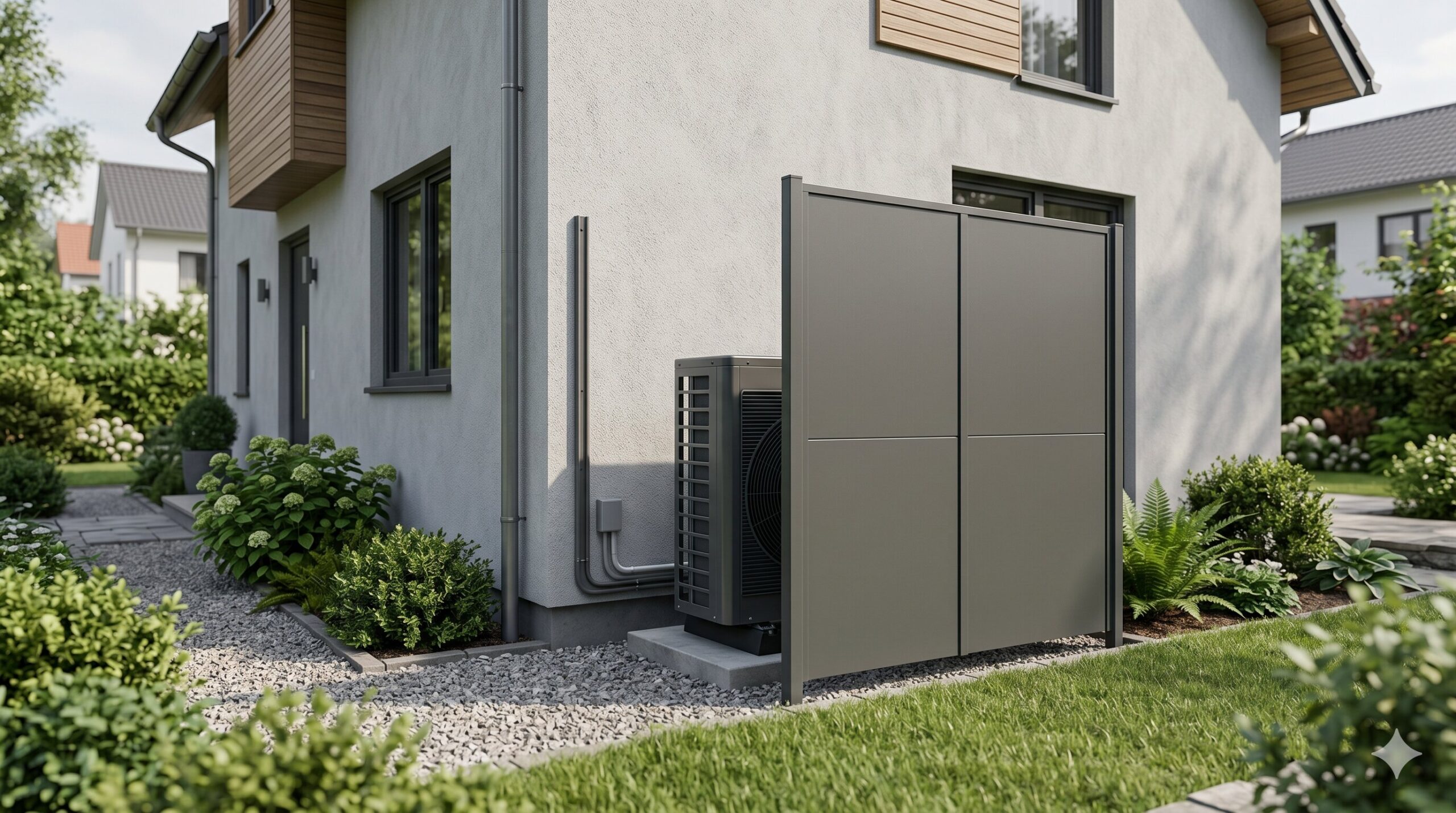

Ekran akustyczny dla pompy ciepła nie jest ozdobną osłoną ogrodową. To element układu akustycznego, który ma ograniczyć poziom hałasu w konkretnym miejscu: przy granicy działki, przy oknie sąsiada, na tarasie albo przy elewacji budynku. Jeżeli projekt zaczyna się od pytania „jaki płot postawić”, to zaczyna się od złej strony.
Najpierw trzeba wiedzieć, skąd pochodzi hałas, w którą stronę się rozchodzi, co go odbija i czy ekran nie pogorszy pracy samej pompy. Dobrze zaprojektowana osłona może pomóc. Źle ustawiona może nie dać prawie żadnego efektu, a przy okazji ograniczyć przepływ powietrza, pogorszyć sprawność urządzenia i zwiększyć hałas wentylatora.
Kiedy ekran akustyczny przy pompie ciepła ma sens?
Ekran ma największy sens wtedy, gdy między jednostką zewnętrzną a punktem chronionym istnieje bezpośrednia droga rozchodzenia się dźwięku. Prościej: jeśli z okna, tarasu albo granicy działki „widać” pompę, ekran może tę drogę zasłonić.
Nie oznacza to jednak, że ekran rozwiąże każdy problem. Jeżeli hałas odbija się od elewacji, pompa stoi w narożniku albo drgania przenoszą się przez konstrukcję wsporczą, sama przegroda może nie wystarczyć. Wtedy trzeba poprawić także lokalizację, posadowienie, izolację drgań albo sposób ustawienia urządzenia względem ścian.
| Sytuacja | Czy ekran ma sens? | Komentarz |
|---|---|---|
| Pompa jest skierowana w stronę sąsiada | Tak | Ekran może ograniczyć bezpośrednią drogę dźwięku |
| Pompa stoi blisko twardej ściany | Częściowo | Trzeba uwzględnić odbicia od elewacji |
| Pompa stoi w narożniku | Ostrożnie | Narożnik może wzmacniać emisję w konkretnym kierunku |
| Problemem są drgania | Nie jako główne rozwiązanie | Potrzebna jest izolacja drgań i poprawa montażu |
| Mała działka i blisko okna sąsiada | Czasem | Może być potrzebny ekran, cichszy model i dobra automatyka pracy |
| Ekran ma szczelnie obudować pompę | Nie | To może pogorszyć przepływ powietrza i pracę urządzenia |
Ta tabela pokazuje jedną rzecz: ekran jest narzędziem do ograniczania propagacji dźwięku, a nie lekarstwem na każdy hałas. Jeżeli źródłem problemu jest złe miejsce montażu, rezonująca konstrukcja albo pompa ustawiona w ciasnej wnęce, ekran będzie tylko częścią rozwiązania.
Co trzeba wiedzieć o hałasie pompy ciepła przed projektem ekranu?
Jednostka zewnętrzna pompy ciepła emituje hałas głównie przez pracę wentylatora, sprężarki i przepływ powietrza przez wymiennik. Do tego dochodzą drgania obudowy, ramy, wsporników albo podłoża. Hałas nie rozchodzi się idealnie równo we wszystkie strony. Inaczej zachowuje się front urządzenia z wentylatorem, inaczej tył przy elewacji, inaczej bok urządzenia.
Do projektu trzeba zebrać przynajmniej trzy informacje: poziom mocy akustycznej urządzenia, lokalizację pompy względem budynku i punkt, który ma być chroniony. Bez tego ekran projektuje się na wyczucie.
Tu bardzo łatwo pomylić dwa parametry.
Poziom mocy akustycznej Lw to cecha źródła hałasu. Jest podawany w dokumentacji technicznej urządzenia i nie zależy od tego, czy pompa stoi przy ścianie, na trawniku czy między budynkami.
Poziom ciśnienia akustycznego Lp to poziom w konkretnym punkcie. Zależy od odległości, odbić, kierunkowości źródła, gruntu, tła akustycznego, zabudowy i przeszkód po drodze.
Dlatego ta sama pompa może być akceptowalna w jednej lokalizacji i uciążliwa w drugiej. Model katalogowo „cichy” może sprawiać problem, jeśli stoi w narożniku, blisko granicy działki albo przy twardych powierzchniach odbijających dźwięk.
Przepisy i dopuszczalne poziomy hałasu w Polsce
W Polsce punktem odniesienia są dopuszczalne poziomy hałasu w środowisku. Dla zabudowy mieszkaniowej jednorodzinnej często przyjmuje się jako orientacyjny punkt odniesienia 50 dB w dzień i 40 dB w nocy dla pozostałych obiektów i działalności będącej źródłem hałasu. Nie można jednak traktować tych wartości automatycznie dla każdej sytuacji.
Znaczenie ma rodzaj terenu, sposób kwalifikacji źródła, pora doby, lokalne uwarunkowania i punkt oceny. W praktyce przy domach jednorodzinnych najbardziej wrażliwy jest okres nocny, bo wtedy tło akustyczne jest niższe, a pompa może pracować przy większym obciążeniu w czasie niskich temperatur.
Projektując ekran, nie chodzi więc o to, żeby „przy pompie było ciszej”. Chodzi o poziom hałasu w miejscu chronionym. Może to być okno sypialni sąsiada, granica działki, własny taras albo elewacja budynku mieszkalnego.
Geometria ekranu: wysokość, długość i ustawienie
Ekran akustyczny musi zasłonić drogę rozchodzenia się dźwięku między pompą a punktem chronionym. Jeżeli jest za niski, fala przejdzie nad nim. Jeżeli jest za krótki, dźwięk ominie go bokiem. Jeśli zaś stoi w złym miejscu, może tylko odbić hałas w innym kierunku.
Najprostsza zasada: ekran powinien przerwać linię widzenia między źródłem a odbiorcą. Jeżeli z punktu chronionego nadal widać jednostkę zewnętrzną, skuteczność będzie ograniczona.
| Cecha ekranu | Co oznacza w projekcie? |
|---|---|
| Wysokość | Górna krawędź musi zasłaniać drogę dźwięku do punktu chronionego |
| Długość | Ekran powinien wychodzić poza obrys urządzenia, żeby dźwięk nie obchodził go bokiem |
| Ustawienie | Ekran musi być między źródłem a odbiorcą, nie tylko „obok pompy” |
| Odległość od pompy | Musi pozwalać na swobodny przepływ powietrza i serwis |
| Kształt | Czasem lepszy jest układ L niż prosta przegroda |
Wysokość ekranu trzeba oceniać względem punktu chronionego, nie tylko względem wysokości pompy. Niski ekran może zasłonić urządzenie wizualnie, ale nie zadziałać akustycznie wobec okna na wyższej kondygnacji.
Długość również ma znaczenie. Ekran kończący się równo z jednostką często działa słabo, bo dźwięk rozchodzi się bokiem. Przy małych działkach lepszy efekt może dać ekran nieco dłuższy albo ustawiony pod kątem.
Materiał ekranu: masa, szczelność i pochłanianie
Ekran akustyczny powinien być szczelny. Ażurowe ogrodzenie, lamele z przerwami, pergola albo sama roślinność nie są pełnoprawnym ekranem akustycznym. Mogą poprawić wygląd miejsca montażu, ale nie powinny być traktowane jako rozwiązanie techniczne problemu hałasu.
Liczy się masa, szczelność i pochłanianie. Sama ciężka przegroda ogranicza przechodzenie dźwięku. Warstwa pochłaniająca po stronie pompy zmniejsza odbicia. To ważne, bo twardy ekran może odbić część dźwięku w stronę elewacji, ogrodzenia albo innego sąsiada.
| Rozwiązanie | Ocena techniczna |
|---|---|
| Ażurowe lamele | Słaba skuteczność akustyczna |
| Pełny drewniany ekran | Może działać, jeśli jest szczelny i odpowiednio masywny |
| Panel stalowy z wypełnieniem | Dobre rozwiązanie, jeśli ma warstwę pochłaniającą |
| Mur lub pełna ściana | Dobra izolacyjność, ale trzeba uważać na odbicia |
| Roślinność | Głównie efekt wizualny, nie właściwy ekran akustyczny |
| Ekran warstwowy z pochłaniaczem | Najbardziej sensowny kierunek techniczny |
Najlepszy ekran zewnętrzny przy pompie ciepła zwykle łączy warstwę izolacyjną i pochłaniającą. Musi też być odporny na wodę, mróz, wiatr i promieniowanie UV. Materiał, który dobrze wygląda w dniu montażu, ale chłonie wodę albo szybko się rozwarstwia, nie nadaje się do całorocznej pracy na zewnątrz.
Czego ekran nie może zepsuć w pracy pompy ciepła?
Pompa ciepła powietrze-woda potrzebuje powietrza. To brzmi banalnie, ale wiele błędów zaczyna się właśnie tutaj. Zbyt ciasna zabudowa może ograniczyć zasysanie lub wyrzut powietrza, powodować recyrkulację zimnego powietrza, pogorszyć odszranianie i zwiększyć obciążenie wentylatora.
Ekran nie może być projektowany jak szczelna skrzynia wokół jednostki. Minimalne odległości od urządzenia trzeba sprawdzać w instrukcji producenta konkretnego modelu. Nie ma jednej uniwersalnej odległości dobrej dla wszystkich pomp.
| Wymaganie | Dlaczego jest ważne |
|---|---|
| Swobodny przepływ powietrza | Chroni sprawność i stabilną pracę pompy |
| Brak recyrkulacji | Ogranicza ryzyko zasysania wychłodzonego powietrza |
| Dostęp serwisowy | Umożliwia czyszczenie, przegląd i naprawę |
| Odprowadzenie skroplin | Zapobiega oblodzeniu i problemom eksploatacyjnym |
| Stabilność konstrukcji | Ekran nie może drgać ani rezonować |
| Odporność na warunki zewnętrzne | Przegroda pracuje cały rok, także zimą |
Zbyt bliski ekran może paradoksalnie zwiększyć hałas. Wentylator pracuje w trudniejszych warunkach, przepływ jest zaburzony, a odbicia między ekranem i urządzeniem mogą pogorszyć lokalny klimat akustyczny.
Lokalizacja pompy jest ważniejsza niż sam ekran
Najlepszy ekran nie naprawi każdej złej lokalizacji. Jeżeli pompa stoi w narożniku między elewacją a pełnym ogrodzeniem, blisko okna sąsiada i na twardej nawierzchni, problem jest wpisany w układ przestrzenny. Wtedy ekran może pomóc, ale nie musi wystarczyć.
Przed decyzją o ekranie trzeba sprawdzić:
- odległość od granicy działki,
- odległość od okien sypialni,
- kierunek wyrzutu powietrza,
- twarde powierzchnie odbijające dźwięk,
- narożniki i wnęki,
- możliwość zmiany lokalizacji,
- wymagania producenta dotyczące odstępów,
- dostęp do serwisu,
- możliwość zastosowania izolacji drgań.
Pompy nie powinno się wciskać w narożnik tylko dlatego, że tam najmniej ją widać. Z punktu widzenia akustyki może to być jedno z gorszych miejsc. Ściany i ogrodzenia mogą działać jak powierzchnie odbijające, przez co hałas wzmacnia się w wybranym kierunku.
Odbicia, grunt i otoczenie
Dźwięk z pompy nie idzie tylko po prostej. Odbija się od elewacji, betonu, muru, kostki brukowej, ogrodzeń i wiat. Miękki grunt zwykle zachowuje się korzystniej niż twarda nawierzchnia, ale nie rozwiązuje problemu samodzielnie.
Najbardziej problematyczne są układy, w których pompa stoi blisko kilku twardych powierzchni. Przykład: jednostka ustawiona na betonowym podjeździe, przy ścianie domu i blisko pełnego ogrodzenia. W takim miejscu poziom hałasu w konkretnym kierunku może być wyższy niż wynikałoby z samej odległości od urządzenia.
Dlatego ekran trzeba projektować razem z oceną otoczenia. Sama przegroda może ograniczyć jedną drogę dźwięku, ale jeśli stworzy nowe odbicie w stronę sąsiada, efekt będzie słabszy od oczekiwanego.
Projektowanie ekranu krok po kroku
Pierwszy krok to zebranie danych urządzenia. Trzeba sprawdzić poziom mocy akustycznej Lw, tryby pracy, tryb nocny, zalecane odległości montażowe i kierunek przepływu powietrza. Nie wystarczy opis „cicha pompa”.
Drugi krok to wyznaczenie punktu chronionego. Może to być okno sąsiada, granica działki, taras albo konkretne miejsce przy budynku. Bez tego nie wiadomo, w którą stronę ekran ma działać.
Trzeci krok to ocena drogi dźwięku. Trzeba sprawdzić, czy dominuje bezpośrednia propagacja, czy odbicia od ścian i nawierzchni. Przy drganiach przenoszonych przez konstrukcję ekran nie będzie głównym rozwiązaniem.
Czwarty krok to dobór geometrii: wysokości, długości, ustawienia i ewentualnego kształtu L. Ekran powinien zasłonić źródło względem odbiorcy, ale nie ograniczyć pracy pompy.
Piąty krok to dobór materiału. Przegroda powinna być szczelna, stabilna, odporna na warunki atmosferyczne i najlepiej pochłaniająca od strony urządzenia.
Szósty krok to weryfikacja. Przy trudnych lokalizacjach, małych działkach albo sporach sąsiedzkich warto wykonać obliczenia lub pomiar po montażu. Bez tego łatwo uznać, że „powinno działać”, choć realny efekt jest niewielki.
Najczęstsze błędy przy projektowaniu ekranów akustycznych
| Błąd | Skutek |
|---|---|
| Ekran zbyt blisko pompy | Gorszy przepływ powietrza, recyrkulacja, spadek sprawności |
| Ażurowa przegroda | Mała skuteczność akustyczna |
| Zbyt niski ekran | Dźwięk przechodzi nad przegrodą |
| Zbyt krótki ekran | Dźwięk obchodzi ekran bokiem |
| Brak pochłaniania od strony pompy | Więcej odbić w otoczeniu urządzenia |
| Pompa ustawiona w narożniku | Możliwe wzmocnienie hałasu w konkretnym kierunku |
| Brak danych Lw | Projekt opiera się na deklaracjach marketingowych |
| Brak punktu chronionego | Nie wiadomo, gdzie ekran ma realnie działać |
| Traktowanie roślin jako ekranu | Efekt akustyczny jest zwykle zbyt mały |
| Pominięcie drgań | Ekran nie usuwa hałasu strukturalnego |
Najczęstszy błąd jest prosty: inwestor chce szybko zasłonić pompę, więc powstaje osłona wizualna, nie akustyczna. Taki ekran może wyglądać dobrze, ale technicznie nie spełnia zadania.
Czy tryb nocny zastępuje ekran?
Tryb cichy lub nocny może pomóc, ale nie powinien być jedynym zabezpieczeniem akustycznym. Zmniejszenie obrotów wentylatora albo mocy sprężarki może ograniczyć hałas, ale wpływa też na sposób pracy instalacji.
W czasie niskich temperatur pompa może pracować intensywniej, częściej się odszraniać albo potrzebować wyższej mocy cieplnej. Jeśli cały projekt opiera się na założeniu, że urządzenie zawsze będzie działało w trybie cichym, można łatwo niedoszacować problem. Tryb nocny warto traktować jako element strategii, obok dobrej lokalizacji, poprawnego montażu, izolacji drgań i ewentualnego ekranu.
Pomiary i weryfikacja efektu
Pomiar hałasu pompy ciepła nie zawsze jest prosty. W tle mogą pracować inne źródła: ruch drogowy, wentylacja, sąsiednie urządzenia, wiatr, deszcz, instalacje budynkowe. Sam wynik w jednym punkcie nie zawsze mówi, jaka część hałasu pochodzi od pompy.
W praktyce trzeba rozróżnić:
| Rodzaj oceny | Do czego służy? |
|---|---|
| Dane katalogowe Lw | Punkt wyjścia do oceny źródła |
| Obliczenie propagacji | Szacunek poziomu hałasu w punkcie chronionym |
| Pomiar przy urządzeniu | Sprawdzenie pracy źródła |
| Pomiar w punkcie chronionym | Ocena wpływu na otoczenie |
| Pomiar tła | Oddzielenie pompy od innych źródeł hałasu |
Przy prostych instalacjach wystarczy rozsądna ocena projektowa. Przy małych działkach, konflikcie z sąsiadem albo pracy blisko dopuszczalnych poziomów lepiej oprzeć się na obliczeniach lub pomiarze wykonanym w kontrolowanych warunkach.
Podsumowanie
Ekran akustyczny dla pompy ciepła powinien być projektowany pod konkretny punkt chroniony, a nie pod samo urządzenie. Musi przerwać drogę dźwięku, mieć odpowiednią wysokość i długość, być szczelny, stabilny oraz najlepiej pochłaniający od strony źródła.
Nie może jednak ograniczać przepływu powietrza, dostępu serwisowego ani warunków odszraniania. Zbyt ciasna zabudowa może pogorszyć pracę pompy i zwiększyć problemy, które miała rozwiązać. Najlepszy efekt daje połączenie kilku rzeczy: cichego urządzenia, dobrej lokalizacji, prawidłowego posadowienia, ograniczenia drgań, przemyślanej geometrii ekranu i sprawdzenia hałasu w punkcie, który faktycznie ma być chroniony.
