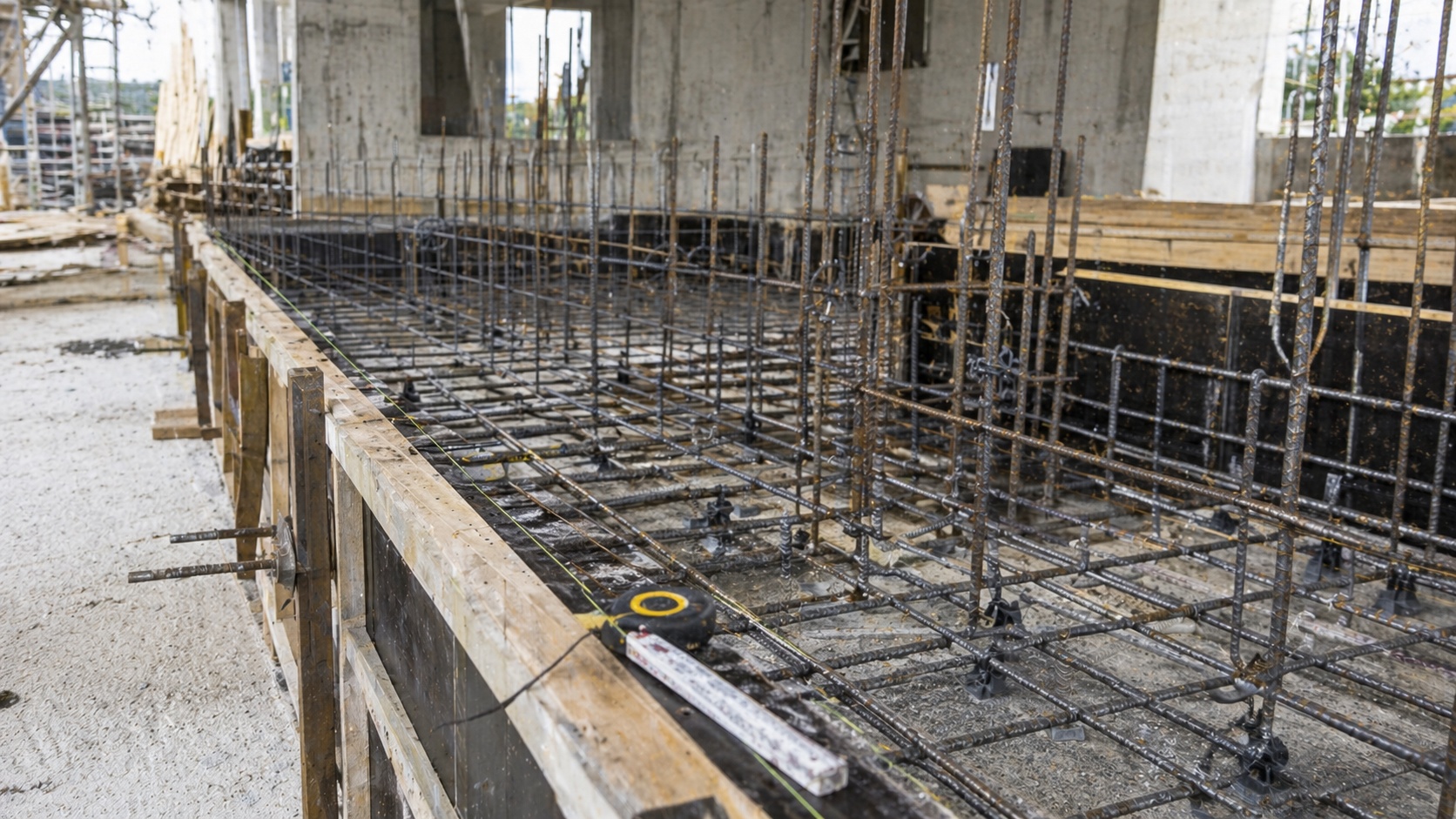

Kontrola jakości robót według EN 13670 nie polega na sprawdzeniu, czy beton ma właściwą klasę z dokumentu dostawy. Norma dotyczy wykonania konstrukcji z betonu, czyli tego, co dzieje się na budowie: od dokumentacji i deskowania, przez zbrojenie, betonowanie i pielęgnację, po tolerancje oraz odbiór elementu.
W praktyce trzeba jasno oddzielić dwie rzeczy. EN 206 dotyczy betonu jako materiału. EN 13670 dotyczy wykonania konstrukcji. Beton może być zgodny z zamówieniem, a element i tak może być wadliwy, jeśli zbrojenie jest przesunięte, otulina za mała, mieszanka źle zagęszczona albo beton zbyt szybko rozdeskowany.
Co obejmuje EN 13670?
EN 13670 jest normą wykonawczą. Nie zastępuje projektu, Eurokodu 2 ani wymagań dla mieszanki betonowej. Jej zadaniem jest uporządkowanie tego, jak roboty betonowe i żelbetowe mają być wykonane, kontrolowane i dokumentowane.
| Obszar | Co trzeba kontrolować? |
|---|---|
| Dokumentacja | klasę wykonania, wymagania, tolerancje, zakres kontroli |
| Deskowanie | geometrię, szczelność, stateczność, czystość, podparcie |
| Zbrojenie | średnice, rozstaw, zakłady, kotwienie, dystanse, otulinę |
| Betonowanie | dostawę, układanie, zagęszczanie, przerwy robocze, warunki pogodowe |
| Pielęgnacja | ochronę przed wysychaniem, mrozem, słońcem i zbyt szybkim obciążeniem |
| Prefabrykaty | transport, składowanie, montaż, podparcia, połączenia |
| Tolerancje | wymiary, piony, poziomy, osie, otwory, płaskość |
Najważniejsze jest to, że kontrola zaczyna się przed betonowaniem. Po zalaniu elementu wiele błędów znika z oczu, ale nie znika z konstrukcji.
Specyfikacja wykonawcza
Punktem odniesienia powinna być specyfikacja wykonawcza. To tam powinny być zapisane: klasa wykonania, tolerancje, zakres kontroli, wymagania dla deskowań, zbrojenia, betonowania, pielęgnacji i odbiorów.
Bez tego norma zostaje ogólnym hasłem. Na budowie pojawia się wtedy klasyczny problem: wszyscy mówią, że robią „zgodnie z normą”, ale nikt nie ma jasnej listy rzeczy do sprawdzenia.
Klasy wykonania
PN-EN 13670 rozróżnia trzy klasy wykonania. Im wyższa klasa, tym większy poziom kontroli, dokładności i dokumentowania.
| Klasa | Typowe zastosowanie | Kontrola |
|---|---|---|
| Klasa 1 | proste elementy o mniejszym ryzyku | podstawowa kontrola, głównie wykonawcza |
| Klasa 2 | typowe konstrukcje budowlane | regularna kontrola, protokoły, odbiory etapowe |
| Klasa 3 | elementy trudne, ważne lub wysokiego ryzyka | rozszerzona kontrola, dokładniejsze raportowanie, często niezależne sprawdzenie |
Klasa wykonania nie jest formalnością. Od niej zależy, co trzeba sprawdzać, jak często i jak dokładnie. Jeżeli nie została jasno wskazana, odbiór robót od początku jest słabszy.
Plan kontroli jakości
Plan kontroli powinien powstać przed rozpoczęciem robót. Ma określać, co jest sprawdzane, kiedy, przez kogo, według jakich kryteriów i jak zostanie udokumentowane.
Najważniejsze punkty zatrzymania to:
| Moment | Co musi być sprawdzone |
|---|---|
| przed betonowaniem | deskowanie, zbrojenie, otulina, czystość, przerwy robocze |
| w trakcie betonowania | dostawa, układanie, zagęszczanie, warunki pogodowe |
| po betonowaniu | pielęgnacja, rozdeskowanie, geometria, tolerancje |
Dobry plan kontroli nie musi być rozbudowany. Ma po prostu blokować betonowanie wtedy, gdy element nie jest gotowy.
Deskowanie
Deskowanie trzeba traktować jak tymczasową konstrukcję, a nie tylko formę na beton. Musi utrzymać kształt elementu, przenieść parcie mieszanki, obciążenia robocze i drgania od zagęszczania.
Przy odbiorze deskowania trzeba sprawdzić geometrię, poziomy, piony, stateczność, szczelność, podparcia, czystość i przygotowanie powierzchni. Błąd na tym etapie przechodzi później w krzywą ścianę, przesunięty otwór, zły poziom stropu albo problemy z montażem kolejnych branż.
Zbrojenie i otulina
Zbrojenie trzeba odebrać przed betonowaniem. Po zalaniu błędy są trudne do sprawdzenia i często niemożliwe do prostej naprawy.
Kontrola powinna obejmować średnice prętów, ich liczbę, rozstaw, długości zakładów, kotwienie, strzemiona, zbrojenie dodatkowe, stabilizację koszy, dystanse i otulinę.
Otulina jest krytyczna. Chroni zbrojenie przed korozją, wpływa na trwałość, odporność ogniową, przyczepność i zgodność elementu z projektem. Nie wystarczy, że pręty „są w elemencie”. Muszą być w dobrym miejscu i nie mogą przesunąć się podczas betonowania.
| Błąd | Skutek |
|---|---|
| za mała otulina | większe ryzyko korozji i utraty trwałości |
| przesunięte pręty | zmiana pracy elementu |
| brak stabilnych dystansów | utrata otuliny przy betonowaniu |
| zabrudzone zbrojenie | gorsza przyczepność betonu do stali |
| błędne zakłady | osłabienie ciągłości zbrojenia |
Betonowanie
Dokument dostawy potwierdza cechy mieszanki, ale nie potwierdza jakości wykonanego elementu. Podczas betonowania trzeba kontrolować czas dostawy, konsystencję, sposób podawania, układanie, zagęszczanie, przerwy robocze i warunki pogodowe.
Szczególnie groźne jest niekontrolowane dolewanie wody. Może chwilowo poprawić urabialność, ale zmienia właściwości mieszanki i może pogorszyć parametry betonu po stwardnieniu. Zagęszczanie też wymaga kontroli. Zbyt słabe powoduje raki, pustki i gorszą przyczepność do zbrojenia. Zbyt agresywne może prowadzić do segregacji mieszanki.
Przerwy robocze
Przerwa robocza nie powinna wypadać przypadkowo tam, gdzie skończyła się dostawa betonu. Jej położenie i przygotowanie mają znaczenie dla pracy konstrukcji oraz szczelności elementu.
Trzeba kontrolować lokalizację przerwy, stan powierzchni, oczyszczenie, usunięcie słabego zaczynu i przygotowanie pod kolejną warstwę betonu. Źle wykonana przerwa może stać się słabym miejscem w konstrukcji.
Pielęgnacja betonu
Pielęgnacja jest częścią jakości robót. Chroni beton przed zbyt szybkim wysychaniem, niską temperaturą, przegrzaniem i zbyt wczesnym obciążeniem.
Nie da się sprowadzić jej do prostego „polewać kilka dni”. Sposób pielęgnacji zależy od temperatury, wilgotności, wiatru, nasłonecznienia, rodzaju betonu i masywności elementu.
| Warunki | Ryzyko |
|---|---|
| upał i słońce | szybka utrata wody, rysy skurczowe |
| wiatr | intensywne wysychanie powierzchni |
| niska temperatura | wolniejszy przyrost wytrzymałości, ryzyko przemrożenia |
| szybkie rozdeskowanie | uszkodzenia, rysy, odkształcenia |
W Polsce największe problemy pojawiają się latem i zimą. Latem beton łatwo przesuszyć. Zimą łatwo przecenić tempo narastania wytrzymałości.
Tolerancje geometryczne
Tolerancje trzeba mierzyć, a nie oceniać „na oko”. Dotyczą osi, pionów, poziomów, wymiarów, otworów, płaskości i położenia elementów.
| Element | Co może pójść źle |
|---|---|
| słupy | przesunięcie osi, problem z kolejnymi kondygnacjami |
| ściany | brak pionu, kolizje z fasadą lub instalacjami |
| stropy | złe poziomy, problemy z posadzkami |
| otwory | problemy ze stolarką i przejściami instalacyjnymi |
| prefabrykaty | kumulacja odchyłek montażowych |
Tolerancje wpływają nie tylko na estetykę. Decydują o montażu kolejnych elementów, pracy konstrukcji i kosztach poprawek.
Prefabrykaty
Przy prefabrykatach część kontroli odbywa się w zakładzie, ale budowa nadal odpowiada za odbiór, składowanie, montaż, podparcia tymczasowe, połączenia i tolerancje. Gotowy element można łatwo uszkodzić albo źle zamontować. Dlatego trzeba sprawdzać stan prefabrykatu po dostawie, punkty podnoszenia, sposób składowania, kolejność montażu, stabilizację tymczasową i połączenia.
Dokumentacja odbiorowa
Kontrola jakości powinna zostawiać ślad. Najważniejsze są protokoły odbioru zbrojenia, deskowania, dostawy betonu, warunków betonowania, pielęgnacji, pomiarów tolerancji oraz dokumentacja niezgodności. Nie chodzi o papier dla papieru. Chodzi o dowód, że element został sprawdzony przed zakryciem. Najważniejszy przykład to odbiór zbrojenia przed betonowaniem. Po zalaniu tego etapu nie da się już normalnie ocenić.
Najczęstsze błędy
| Błąd | Skutek |
|---|---|
| traktowanie EN 13670 jak normy od betonu | pomija się kontrolę wykonania konstrukcji |
| brak klasy wykonania | nie wiadomo, jaki poziom kontroli obowiązuje |
| odbiór zbrojenia tylko wizualnie | błędy zostają zakryte |
| brak kontroli otuliny | rośnie ryzyko problemów z trwałością |
| lekceważenie pielęgnacji | beton może nie osiągnąć oczekiwanej jakości powierzchniowej |
| brak pomiarów tolerancji | problemy wychodzą przy kolejnych robotach |
| zbyt szybkie rozdeskowanie | możliwe rysy, uszkodzenia i odkształcenia |
| brak reakcji na niezgodności | naprawa jest później droższa i trudniejsza |
Podsumowanie
Kontrola jakości robót według EN 13670 ma sens tylko wtedy, gdy działa przed zakryciem błędów. Najważniejsze są: jasna specyfikacja wykonawcza, określona klasa wykonania, odbiór deskowania i zbrojenia, kontrola betonowania, pielęgnacji oraz pomiar tolerancji. Zgodny beton nie oznacza jeszcze zgodnej konstrukcji. O jakości decyduje cały proces wykonania elementu, a nie tylko klasa mieszanki wpisana na dokumencie dostawy.
