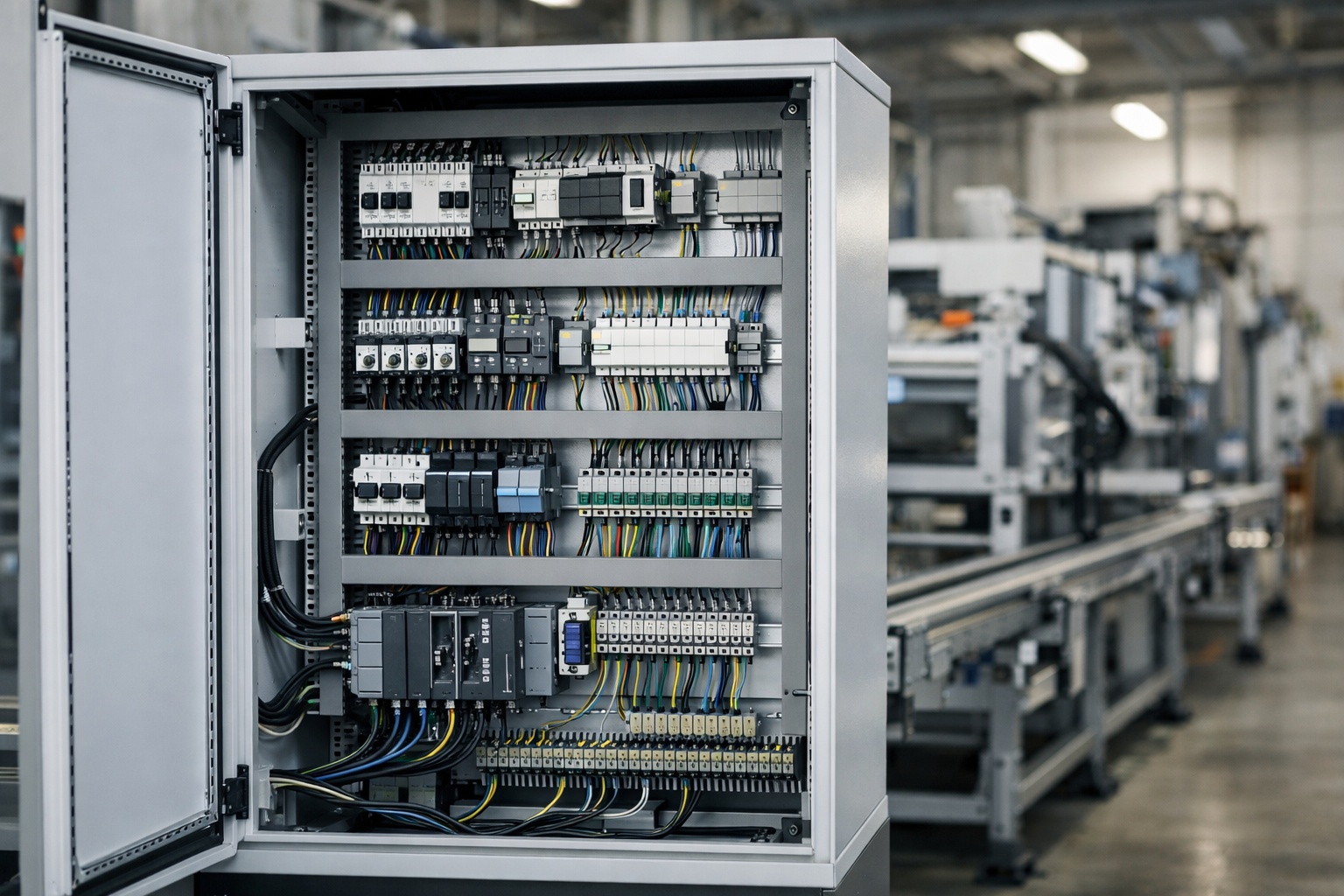

EN 60204-1 – bezpieczeństwo elektryczne maszyn przemysłowych

EN 60204-1 to podstawowa norma dla elektrycznego wyposażenia maszyn. Nie dotyczy jednego podzespołu ani jednego obszaru, tylko całego porządku elektrycznego maszyny: od punktu przyłączenia zasilania, przez ochronę przeciwporażeniową i obwody sterowania, aż po oznaczenia, dokumentację i testy odbiorcze. Dlatego traktowanie jej jako normy „od emergency stopu” albo „od szafy sterowniczej” od początku zubaża temat.

Właśnie tu pojawia się najczęstszy problem interpretacyjny. EN 60204-1 porządkuje bezpieczeństwo elektryczne maszyny, ale nie zastępuje norm od bezpieczeństwa funkcjonalnego, osłon, odległości bezpieczeństwa czy pełnej oceny ryzyka. Dobrze działa wtedy, gdy jest czytana jako szkielet elektryczny całej maszyny, a nie jako samotny dokument mający zamknąć wszystkie wymagania bezpieczeństwa.

Co EN 60204-1 naprawdę reguluje?

Norma obejmuje elektryczne, elektroniczne i programowalne wyposażenie maszyn, które nie są przenośne podczas pracy. Jej zakres zaczyna się w punkcie przyłączenia zasilania do maszyny. To ważne rozróżnienie, bo EN 60204-1 nie opisuje całej instalacji budynkowej ani infrastruktury zakładu. Dotyczy tego, co dzieje się od wejścia zasilania do konkretnej maszyny lub zespołu maszyn.

Zakres napięciowy również ustawia granice dość jasno. Mówimy o wyposażeniu do 1000 V AC i do 1500 V DC, przy częstotliwości do 200 Hz. Gdy instalacja wychodzi poza ten zakres, trzeba już patrzeć na inne dokumenty. Tak samo wtedy, gdy w grę wchodzą zastosowania specjalne, na przykład maszyny do pracy w atmosferach wybuchowych, maszyny górnicze albo urządzenia, dla których przygotowano odrębne części serii 60204.

To oznacza, że EN 60204-1 nie jest normą „od wszystkiego, co ma przewody”. Jest normą od elektrycznego wyposażenia maszyny przemysłowej w dość precyzyjnie zdefiniowanym obszarze. I właśnie dlatego jest tak użyteczna: nie próbuje opisać całego świata techniki, tylko porządkuje dokładnie ten fragment, który odpowiada za elektrykę maszyny.

Gdzie kończy się jej rola?

To jedna z rzeczy, które trzeba ustawić od razu, bo bez tego łatwo zbudować zły obraz normy. EN 60204-1 nie obejmuje wszystkich zagrożeń związanych z maszyną. Nie rozwiązuje sama z siebie kwestii osłon, funkcji bezpieczeństwa ocenianych na poziomie PL lub SIL, odległości bezpieczeństwa, ergonomii, organizacji stref ryzyka ani kompletnej oceny ryzyka.

Z punktu widzenia projektu maszyny to ma bardzo konkretne skutki. Można mieć elektrykę zgodną z EN 60204-1, a jednocześnie maszynę, która nadal nie spełnia wymagań całego systemu bezpieczeństwa. Powód jest prosty: bezpieczeństwo elektryczne to tylko jedna warstwa. Czasem dominująca, ale nadal tylko jedna.

W praktyce właśnie tutaj pojawia się najwięcej nieporozumień. Projekt jest „zrobiony pod EN 60204-1”, więc ktoś uznaje, że temat bezpieczeństwa został zamknięty. Nie został. Został uporządkowany obszar elektryczny. To bardzo dużo, ale nie wszystko.

Jak EN 60204-1 układa się względem innych norm?

Najwygodniej myśleć o tej normie jako o dokumencie, który porządkuje elektryczny szkielet maszyny. Obok niej działają normy odpowiadające za inne warstwy. IEC 62061 i ISO 13849-1 dotyczą bezpieczeństwa funkcjonalnego układów sterowania. ISO 13850 opisuje zasady funkcji zatrzymania awaryjnego. IEC 60364 dotyczy instalacji elektrycznych budynków. Gdy te poziomy się pomiesza, zaczynają się błędy projektowe.

Najważniejszy wniosek z tej tabeli jest prosty. EN 60204-1 nie konkuruje z tymi normami. Ona zajmuje własne miejsce. Jeżeli projektant próbuje nią zastąpić IEC 62061 albo ISO 13849-1, szybko traci z pola widzenia poziom bezpieczeństwa funkcji. Jeżeli z kolei pomija EN 60204-1, bo skupia się wyłącznie na PL i SIL, może zbudować układ logicznie poprawny, ale elektrycznie słaby albo nieodbieralny.

Zakres wymagań normy – od wejścia zasilania do testu odbiorczego

Struktura EN 60204-1 jest uporządkowana bardzo logicznie. Zaczyna się od zasilania i środków odłączania. Potem przechodzi przez ochronę przeciwporażeniową, ochronę wyposażenia i bonding. Dalej wchodzą obwody sterowania, urządzenia operatorskie, okablowanie, aparatura, oznaczenia, dokumentacja i na końcu weryfikacja.

To ma duże znaczenie, bo pokazuje sposób myślenia normy. Nie jest to zbiór niezależnych paragrafów, które można odhaczać w dowolnej kolejności. To ścieżka projektowa. Najpierw trzeba wiedzieć, jak maszyna jest zasilana i odłączana. Potem jak zachowuje się przy uszkodzeniu. Następnie jak pracują obwody sterowania i funkcje zatrzymania. Na końcu zostaje jeszcze odpowiedź na pytanie, czy to wszystko da się sprawdzić, opisać i bezpiecznie utrzymać.

Dobrze zaprojektowana maszyna zwykle ma tę samą cechę: porządek w dokumentacji odpowiada porządkowi w samej konstrukcji. Tam, gdzie projekt jest robiony na skróty, norma zaczyna „boleć”, bo nagle okazuje się, że nie da się jednoznacznie odpowiedzieć, gdzie kończy się obwód zasilania, jak wygląda logika odłączenia albo które przewody tworzą rzeczywisty obwód ochronny.

Zasilanie, odłączanie i ochrona przed niezamierzonym uruchomieniem

To jeden z najważniejszych rozdziałów, choć rzadko bywa omawiany szerzej poza projektowaniem szaf. Norma zaczyna od przyłączenia zasilania, zacisków wejściowych, punktu przyłączenia przewodu ochronnego i głównego aparatu odłączającego. Już sam ten układ pokazuje, że chodzi nie tylko o „czy jest zasilanie”, ale czy maszyna daje się w sposób jasny i bezpieczny odłączyć od źródła energii.

W tym obszarze mieszczą się też urządzenia do zapobiegania niezamierzonemu uruchomieniu i środki potrzebne do bezpiecznego serwisu. To nie jest temat organizacyjny zostawiony na później, tylko część zgodności z normą. Gdy maszyna nie ma sensownie zaprojektowanego odłączania, blokady serwisowej albo logiki zapobiegającej niespodziewanemu restartowi, bardzo szybko wychodzi to przy przeglądzie, konserwacji albo awarii.

To właśnie tu pojawia się różnica między maszyną, która „działa”, a maszyną, którą można bezpiecznie zatrzymać, odłączyć, zabezpieczyć i ponownie uruchomić. W wielu zakładach problemem nie jest brak komponentu, tylko źle ułożona logika odstawienia i ponownego załączenia. EN 60204-1 ten temat porządkuje bardzo jasno.

Ochrona przeciwporażeniowa – nie tylko PE i obudowa

Norma rozdziela ochronę podstawową i ochronę przy uszkodzeniu. To ważne, bo zbyt często temat sprowadza się do prostego stwierdzenia, że „jest przewód ochronny, więc wszystko jest w porządku”. Nie jest. Trzeba jeszcze wiedzieć, jak układ zachowuje się przy uszkodzeniu izolacji, jak działa samoczynne wyłączenie zasilania, jakie są warunki dla części przewodzących dostępnych i w jakich obwodach stosuje się rozwiązania typu PELV.

To oznacza, że ochrona przeciwporażeniowa nie jest pojedynczym środkiem, tylko układem zależności. Liczy się rodzaj zasilania, dobór zabezpieczeń, impedancja pętli zwarcia, ciągłość przewodów ochronnych, sposób przyłączenia obudów i zachowanie obwodu w warunkach uszkodzeniowych. Jeżeli którykolwiek z tych elementów jest potraktowany po macoszemu, cały system ochrony robi się pozorny.

W odbiorach technicznych i audytach ten obszar jest jednym z najbardziej obiektywnych. Tu nie ma zbyt wiele miejsca na interpretację. Albo obwód ochronny jest ciągły i sprawdzony, albo nie. Albo warunki ochrony przez samoczynne wyłączenie są spełnione, albo nie. To właśnie dlatego ten fragment normy tak wyraźnie oddziela maszyny projektowane rzetelnie od tych, które są tylko „elektrycznie poskładane”.

Equipotential bonding – temat, którego nie widać, dopóki nie ma problemu

Bonding ochronny jest jednym z tych elementów, które w dobrze działającej maszynie wydają się oczywiste. Problem pojawia się dopiero wtedy, gdy ciągłość jest słaba, połączenie zrobiono przypadkowo albo ktoś uznał, że rama „i tak przewodzi”. Norma nie zostawia tu pola do dowolności. Protective bonding circuit ma być zaprojektowany świadomie, z zapewnioną ciągłością, właściwymi połączeniami i odpowiednimi przekrojami.

Szczególne znaczenie ma to w układach o większych prądach upływu, z falownikami, filtrami EMC i rozbudowaną elektroniką mocy. Tam bonding przestaje być czysto formalnym wymogiem, a staje się jednym z warunków przewidywalnego zachowania całej maszyny. Źle zaprojektowany albo źle wykonany układ połączeń ochronnych potrafi generować problemy nie tylko bezpieczeństwowe, ale też funkcjonalne i diagnostyczne.

Tabela dobrze pokazuje, że większość problemów nie wynika z braku jakiegoś pojedynczego komponentu, tylko z błędnego założenia, że kilka luźno poprawnych elementów złoży się samoistnie na bezpieczny układ. EN 60204-1 właśnie temu zapobiega. Wymaga myślenia całościowego, nie katalogowego.

Ochrona wyposażenia elektrycznego – overcurrent, przegrzanie i zwarcia

Norma nie chroni tylko człowieka. Chroni też samo wyposażenie maszyny. To ważne, bo uszkodzenie aparatury, przewodów, transformatorów czy napędów bardzo szybko zamienia się w zagrożenie dla ludzi i dla procesu. Dlatego rozdziały dotyczące ochrony przed skutkami nadprądów, zwarć i przeciążeń są równie ważne jak te dotyczące porażenia.

W nowszych wydaniach standardu mocniej zaakcentowano kwestie short-circuit current rating, ochrony nadprądowej i koordynacji zabezpieczeń. To nie jest przypadek. W nowoczesnych maszynach rośnie udział przekształtników, napędów, filtrów i złożonych układów sterowania. Jeżeli ich odporność zwarciowa, warunki zasilania i logika zabezpieczeń nie są policzone jako jeden system, pojawiają się luki, których nie da się później „domknąć” samą zmianą jednego wyłącznika.

Bardzo często to właśnie tutaj wychodzi różnica między projektem narysowanym poprawnie na schemacie a układem rzeczywiście gotowym do bezpiecznej pracy w zakładzie. Zwarcie, przeciążenie albo zanik jednej fazy nie testują deklaracji, tylko rzeczywisty układ ochrony.

Obwody sterowania i funkcje sterujące – gdzie kończy się elektryka, a zaczyna safety logic

EN 60204-1 obejmuje control circuits, control functions, stop functions, protective interlocks i zachowanie obwodów przy uszkodzeniu. To bardzo szeroki zakres. Trzeba jednak pilnować granicy interpretacyjnej. Norma porządkuje elektryczną architekturę sterowania maszyny, ale sama nie wyznacza jeszcze poziomu bezpieczeństwa funkcji w sensie PL albo SIL.

To rozróżnienie jest kluczowe. Można mieć obwód zatrzymania albo interlock wykonany poprawnie z punktu widzenia EN 60204-1, a mimo to nadal nie mieć potwierdzonego wymaganego poziomu bezpieczeństwa funkcjonalnego. Właśnie dlatego w projektach maszyn trzeba rozdzielać dwa pytania. Pierwsze: czy obwód jest zbudowany poprawnie elektrycznie. Drugie: czy dana funkcja bezpieczeństwa spełnia wymagany poziom niezawodności.

W rzeczywistości dobry projekt odpowiada na oba. Słaby odpowiada tylko na jedno z nich. Potem pojawia się typowy problem: ktoś mówi, że „układ safety jest zrobiony”, a w rzeczywistości został tylko narysowany przekaźnik albo sterownik bezpieczeństwa bez pełnego uzasadnienia całej funkcji.

Stop functions, emergency stop i emergency switching off – nie wolno wrzucać tego do jednego worka

To jeden z najbardziej mylonych fragmentów normy. Stop function, emergency stop i emergency switching off nie oznaczają tego samego. Zatrzymanie robocze może mieć inną logikę niż zatrzymanie awaryjne. Emergency stop jest funkcją związaną z bezpieczeństwem zatrzymania ruchu lub procesu. Emergency switching off odnosi się do natychmiastowego odłączenia zasilania ze względu na zagrożenie elektryczne.

Te różnice nie są teoretyczne. Mają bezpośrednie znaczenie dla projektu. Nie każdy czerwony przycisk realizuje tę samą funkcję. Nie każda funkcja stop powinna odcinać energię w ten sam sposób, a także nie każda sytuacja awaryjna wymaga identycznej reakcji maszyny. Jeżeli te role zostaną pomieszane, pojawia się albo zbyt agresywne odłączanie, które szkodzi procesowi i komponentom, albo zbyt miękka reakcja tam, gdzie potrzebne było natychmiastowe wyłączenie.

Właśnie ten fragment bardzo dobrze pokazuje, że EN 60204-1 nie jest normą od jednego urządzenia, tylko od logiki elektrycznego zachowania maszyny. Funkcje podobne z punktu widzenia operatora mogą mieć całkiem inne zadanie z punktu widzenia projektu.

Interfejs operatora, oznaczenia i czytelność układu

Dobra elektryka maszyny nie jest tylko poprawna schematowo. Jest też czytelna w obsłudze. Dlatego norma zajmuje się kolorami, oznaczeniami, urządzeniami sterowniczymi zamontowanymi na maszynie, lampkami sygnalizacyjnymi, przyciskami i enabling devices. To nie są elementy estetyczne ani „ergonomiczne dodatki”. Błędne oznaczenia i nieczytelne stany sygnalizacji zwiększają ryzyko błędu operatora i utrudniają serwis.

W zakładzie przemysłowym ma to duże znaczenie. Przy awarii lub przezbrojeniu liczy się nie tylko to, czy układ działa, ale czy jego stan da się szybko rozpoznać. Niejednoznaczne nazewnictwo, niespójne kolory i brak porządku w oznaczeniach powodują, że nawet technicznie poprawna maszyna staje się trudna w bezpiecznej obsłudze.

To jeden z tych obszarów, który bywa bagatelizowany, bo nie daje spektakularnych awarii od razu. Zamiast tego generuje powtarzalne drobne błędy, pomyłki, wydłużone czasy reakcji i wzrost ryzyka przy niestandardowych sytuacjach serwisowych.

Przewody i praktyka wykonania – miejsce, gdzie teoria spotyka się z rzeczywistością

EN 60204-1 schodzi również na poziom przewodów, kabli i praktyki okablowania. To bardzo ważne, bo zgodność z normą nie kończy się na schemacie. Znaczenie ma sposób prowadzenia przewodów, ich identyfikacja, separacja funkcji, ochrona mechaniczna, dobór przekrojów i organizacja połączeń w szafie oraz na maszynie.

Na etapie prefabrykacji i montażu pojawia się sporo błędów, których nie widać w samej dokumentacji. Złe prowadzenie przewodów sterowniczych przy obwodach mocy, brak porządku w trasach kablowych, słabe oznaczenia zacisków, nieczytelne zmiany naniesione „na szybko” – to wszystko obniża jakość układu, a czasem bezpośrednio wpływa na bezpieczeństwo.

Dobrze zaprojektowana i dobrze wykonana maszyna daje się czytać. To widać w przewodach tak samo jak w schematach. Jeśli instalacja wygląda chaotycznie, zwykle nie jest to tylko problem estetyczny.

Dokumentacja techniczna – bez niej maszyna staje się trudna do bezpiecznego utrzymania

Norma obejmuje także technical documentation i reference designations. To bardzo istotne, bo dokumentacja nie jest załącznikiem dla formalności. Jest częścią bezpiecznej eksploatacji. Schematy, oznaczenia aparatów, identyfikacja zacisków, opisy obwodów i dokumenty dla serwisu decydują o tym, czy maszyna da się bezpiecznie diagnozować, modyfikować i utrzymywać.

Wiele problemów wychodzi właśnie tutaj. Maszyna pracuje, ale nikt poza jej twórcą nie rozumie logiki połączeń. Zmiany wprowadzane w trakcie uruchomienia nie trafiają do finalnej dokumentacji. Oznaczenia w szafie nie zgadzają się ze schematem. Wtedy każda awaria i każda interwencja robi się bardziej ryzykowna.

Dobra dokumentacja nie jest więc luksusem ani „papierem pod odbiór”. Jest jednym z warunków tego, żeby bezpieczeństwo zaprojektowane na początku dało się utrzymać w czasie życia maszyny.

Verification – czyli jak norma każe potwierdzić zgodność

EN 60204-1 nie kończy się na wymaganiach projektowych. Wymaga też weryfikacji. To jeden z najmocniejszych elementów tej normy, bo zamienia ją z dokumentu opisującego „jak powinno być” w dokument, który wymaga sprawdzenia, czy naprawdę tak jest.

Wśród kluczowych obszarów weryfikacji znajdują się ciągłość obwodu ochronnego bonding, warunki samoczynnego wyłączenia, rezystancja izolacji, próby napięciowe, ochrona przed napięciami szczątkowymi i testy funkcjonalne. To oznacza, że odbiór maszyny nie polega na stwierdzeniu, że szafa się zasila i wszystko świeci. Trzeba jeszcze potwierdzić, że środki ochronne i funkcje działają zgodnie z założeniem.

Najważniejszy sens tego rozdziału jest prosty. Norma nie zadowala się projektem „na papierze”. Wymaga dowodu, że gotowa maszyna zachowuje się tak, jak zaprojektowano. To bardzo praktyczne podejście, bo właśnie na etapie odbioru wychodzą różnice między deklaracją a rzeczywistym stanem układu.

Najczęstsze błędy interpretacyjne

Pierwszy błąd to traktowanie EN 60204-1 jako jedynej normy bezpieczeństwa maszyny. Drugi to redukowanie jej do emergency stopu. Trzeci to mieszanie emergency stop z emergency switching off. Czwarty to lekceważenie bonding i testów ciągłości. Piąty to pomijanie granicy między instalacją budynku a elektryką maszyny. Szósty to założenie, że skoro układ sterowania wygląda „na safety”, to temat PL albo SIL jest zamknięty.

W projektach i audytach te błędy zwykle nie występują osobno. Łączą się. Ktoś upraszcza rolę normy, ktoś inny nie domyka dokumentacji, a na końcu wychodzi maszyna, która działa, ale nie daje się jednoznacznie ocenić ani bezpiecznie utrzymywać.

Najbardziej problematyczne jest to, że wiele z tych błędów nie daje od razu spektakularnej awarii. Zamiast tego obniżają jakość całego systemu. A to właśnie najtrudniej wychwycić bez dobrej struktury normowej.

Podsumowanie

EN 60204-1 to podstawowa norma dla bezpieczeństwa elektrycznego maszyn przemysłowych, ale jej siła nie polega na jednym wymaganiu. Polega na tym, że porządkuje cały elektryczny porządek maszyny od wejścia zasilania do odbioru końcowego. Dobrze czytana nie daje „szafy zgodnej z normą”, tylko układ, który można bezpiecznie zasilić, zatrzymać, serwisować, diagnozować i odebrać.

Największy błąd polega na próbie zrobienia z niej normy od wszystkiego albo przeciwnie – sprowadzenia jej do kilku haseł o emergency stopie. Ani jedno, ani drugie nie oddaje jej rzeczywistej roli. To dokument, który porządkuje elektrykę maszyny, ale wymaga współpracy z innymi normami i z uczciwą oceną ryzyka. Jeżeli trzeba to zamknąć jednym zdaniem, to najtrafniej będzie tak: EN 60204-1 nie zastępuje całego bezpieczeństwa maszyny, ale bez niej trudno mówić o naprawdę uporządkowanym bezpieczeństwie elektrycznym maszyny przemysłowej.
