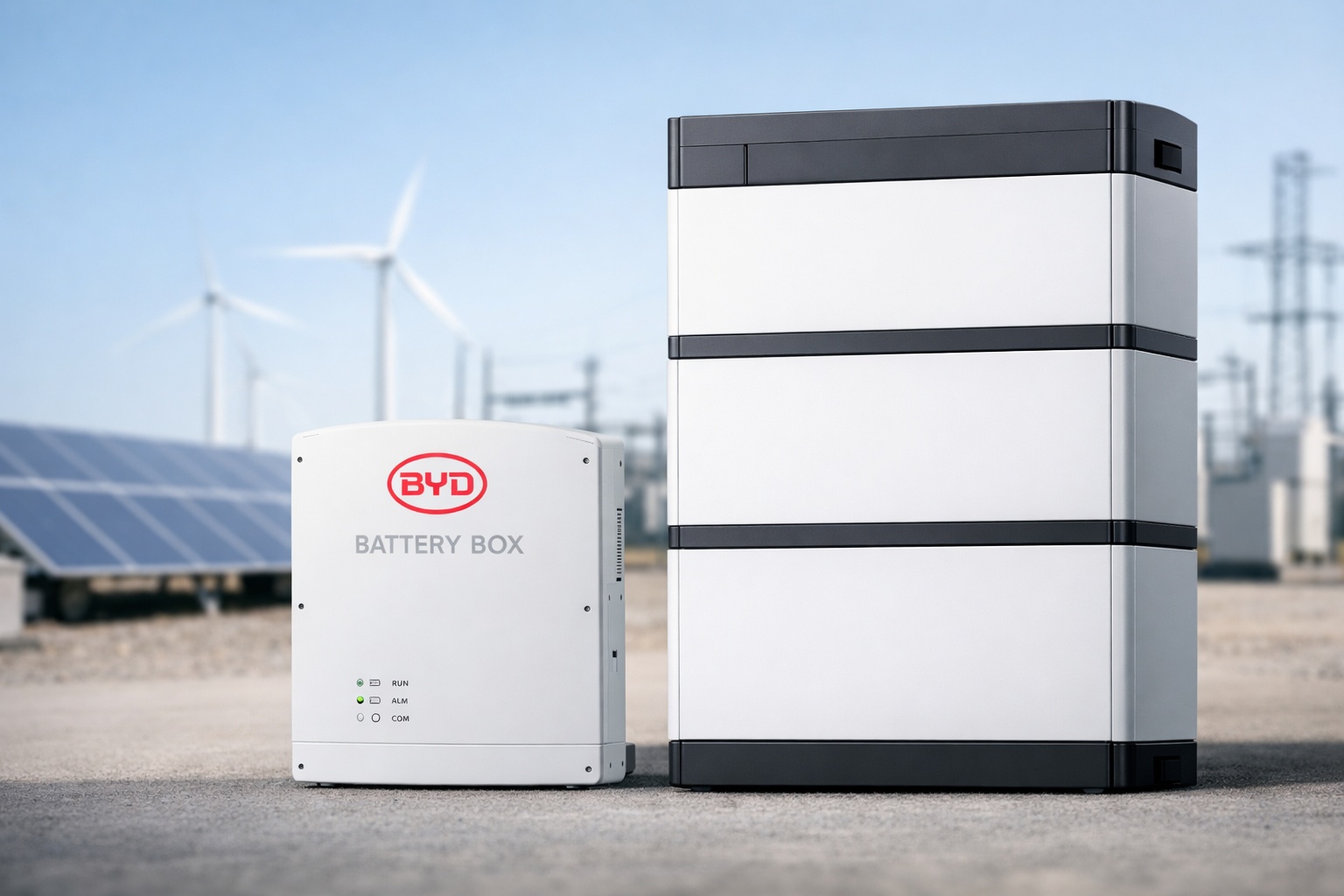

BYD Battery Box ipari rendszerekben

A BYD Battery Box ipari rendszerekben való alkalmazása olyan téma, amelyet könnyű túlságosan leegyszerűsíteni. Egy név alatt több különböző energiatároló-család működik, de szerepük a rendszerben nem azonos. A modellek egy része elsősorban otthoni vagy kisebb kereskedelmi felhasználásra lett tervezve, más része viszont már valóban a C&I szegmensbe, azaz a kereskedelmi és ipari szegmensbe tartozik. Ha tehát a kérdés a BYD Battery Box alkalmazhatóságára vonatkozik egy gyárban, csarnokban, logisztikai központban vagy nagyobb teljesítményigényű szolgáltató létesítményben, akkor nem magára a márkára, hanem a konkrét termékcsaládra kell figyelni.

Ennek a megkülönböztetésnek gyakorlati jelentősége van. A BYD anyagaiban könnyen találhatunk általános leírásokat az „tetszőleges felhasználásról”, de a műszaki dokumentáció már sokkal pontosabb. És joggal. Az iparban a kWh-ban kifejezett kapacitás önmagában nem elegendő. Számít még a feszültségarchitektúra, az áramkorlátok, a környezeti feltételek, az inverterkompatibilitás, a méretezési mód, a távoli diagnosztika, valamint az, hogy az adott rendszert valóban C&I-tárolóként tervezték-e, vagy csak nagyobb kapacitásra bővíthető-e.

Nincs egyetlen „BYD Battery Box ipari felhasználásra”

A legfontosabb kiindulópont egyszerű: a BYD-nek nincs olyan Battery-Box-családja, amelyet egy mondattal lehetne pontosan leírni. A jelenlegi kínálat többek között a Battery-Box Premium HVS, HVM, LVS, LVL sorozatokat, valamint a különálló Battery-Max Lite és Battery-Max LiteIn rendszereket tartalmazza. Ehhez jön még a régebbi Battery-Box Commercial sorozat, amely továbbra is szerepel a dokumentációban, de már nem tűnik a fejlesztés fő irányának.

Éppen ezért az ipari rendszerekben történő BYD Battery Box alkalmazásával kapcsolatos kérdéseket a modellek kiválasztásával kell kezdeni. Az HVS és HVM modellek méretüknél fogva túl kicsik ahhoz, hogy klasszikus ipari energiatárolóként lehessen őket kezelni. Az LVS és LVL modellek alkalmasak lehetnek a könnyű kereskedelmi szektorban vagy kisebb műszaki rendszerekben való felhasználásra, de felépítésük saját korlátokat szab. Ha viszont a valódi C&I szegmensről van szó, akkor ma a Battery-Max Lite és a Battery-Max LiteIn állnak ehhez a területhez a legközelebb.

Hogyan oszlanak meg a modellek az ipar szemszögéből?

Egyszerűsítve három szintre lehet osztani. Az elsőbe a kifejezetten otthoni vagy nagyon kis méretű kereskedelmi rendszerek tartoznak. A másodikba a kapacitásukban nagyobb megoldások tartoznak, amelyek integrációja azonban továbbra is körültekintést igényel. A harmadikba azok a raktárak tartoznak, amelyek már definíció szerint a C&I szektorra irányulnak.

Ez a táblázat jobban rendszerezi a témát, mint maga a kereskedelmi elnevezés. A gyakorlatban a HVS és a HVM egyszerűen túl kicsik ahhoz, hogy egy átlagos üzem fő tárolóberendezéseiként kezeljük őket. Használhatók kiegészítő körökben, kis szervertermekben, az épület egy részének vészáramellátásában vagy egy kisebb szolgáltató rendszerben, de ez még mindig nem éri el a klasszikus ipari szintet.

Az LVS és az LVL érdekesebbnek tűnik, mert a kapacitás nagyságrendje már észrevehető. Csakhogy az ipari oldalon nem lehet kizárólag az energiára figyelni. Ugyanilyen fontos, hogy milyen feszültségen működik a rendszer, milyenek az áramok, hogyan növekszik a kábelezés bonyolultsága, és hogy az egész rendszer fenntartható-e ésszerű műszaki feltételek mellett.

HVS és HVM: jó rendszerek, de nem alkalmasak a nehezebb C&I-hez;

Az HVS sorozat teljesítménye toronyenként 5,12 és 12,8 kWh között mozog. Három azonos torony párhuzamos működése esetén a maximális teljesítmény 38,4 kWh. Az HVM-nél egy torony teljesítménye 8,28 és 22,08 kWh között mozog, három torony esetén a teljes kapacitás eléri a 66,2 kWh-t. Ezek ésszerű értékek házak, rezidenciák, kis irodák, könnyű műszaki létesítmények vagy kis kritikus háttérlétesítmények számára. A legtöbb ipari alkalmazáshoz azonban ez túl kevés.

A probléma nem csupán az energiában rejlik. A HVS maximális folyamatos árama 25 A, a HVM-é pedig 50 A. Még ha a rendszer feszültsége magas is, ezeknek az akkumulátoroknak a mérete és működési elve inkább a háztartási, mint az ipari szegmenshez áll közel. Egy üzemben nem csak az számít, hogy mennyi energiát lehet tárolni, hanem az is, hogy a rendszer ténylegesen milyen teljesítményt nyújt, mennyi ideig, és hogyan viselkedik nagyobb dinamikus terhelés mellett.

Ezért a HVS és a HVM inkább olyan helyeken indokoltak, ahol a raktár nem táplálja a gyártási folyamatot, hanem csak bizonyos köröket támogat: az automatizálást, a kiegészítő infrastruktúrát, kis UPS-igényeket vagy a helyi tartalék áramellátást. Ha a cél a csúcsigény-kiegyenlítés, a csarnok nagyobb biztonsági mentése, egy nagy hibrid inverterrel való együttműködés vagy a vállalat teljesítményprofiljának reális kezelése, akkor ezek a termékcsaládok általában túl korán kimerülnek.

LVS és LVL: a kapacitás növekszik, de más korlátok is felmerülnek

Az LVS akár 256 kWh-ig, az LVL pedig akár 983 kWh-ig is képes eljutni. Elméletileg ez már olyan tartománynak tűnik, amelyet egy nagyobb létesítmény esetében komolyan érdemes fontolóra venni. A probléma az, hogy az ipari rendszerekben a kWh-érték önmagában nem elegendő. Meg kell még vizsgálni, hogy ez az energia hogyan van összeállítva, és hogyan néz ki az egyenáramú oldal.

Ez különösen jól látható az LVL példáján. Egy egység teljesítménye 15,36 kWh, névleges feszültsége 51,2 V, folyamatos árama pedig 250 A. Ezen felül akár 64 darabot is párhuzamosan lehet kapcsolni. Energetikai szempontból ez közel 1 MWh-t jelent, de az egész rendszer alacsony feszültségű marad. Az ipar számára ez nagyon konkrét következményekkel jár: nagy áramok a DC oldalon, a sínrendszerek és a biztosítások nagyobb jelentősége, több kábelezés, nagyobb követelmények a műszaki helyiségre vonatkozóan, valamint kevésbé elegáns integráció, mint a nagyfeszültségű szekrényrendszer esetében.

Ez nem jelenti azt, hogy az LVL-nek nincs értelme. Van értelme, de csak bizonyos esetekben. Akkor bizonyulhat hatékonynak, ha a beruházó elfogadja a helyszíni akkumulátor-telepítést, kedvező környezeti feltételekkel rendelkezik, tudatosan tervezi a rendszer kiegészítő elemeit, és nagy mennyiségű energiára van szüksége, de nem feltétlenül a lehető legkompaktabb C&I-megoldásra. Egy ipari üzem számára azonban ez még mindig inkább egy „megoldható” megoldás, mint egy egyértelmű első választás.

Battery-Max Lite és LiteIn: itt kezdődik az igazi C&I;

A Battery-Max Lite és a Battery-Max LiteIn modellekkel a BYD már olyan szegmensbe lépett, amely valóban alkalmas ipari felhasználásra. Ez látszik magán az architektúrán, a kommunikációs interfészeken és a működési forgatókönyveken is.

A Battery-Max Lite egy IP55 védelmi osztályú kültéri rendszer. Egy szekrény kapacitása 30 és 90 kWh között mozog. A jelenlegi dokumentáció szerint legfeljebb 10 szekrény kapcsolható össze, ami maximum 900 kWh-t jelent. A rendszer a konfigurációtól függően körülbelül 307 V és 1065 V közötti feszültségeken működik, támogatja a CAN, RS485 és Modbus TCP protokollokat, és alkalmazási területei közé tartozik az on-grid, az on-grid tartalékkal, az off-grid és a black start üzemmód. Ez már nagyon egyértelműen a C&I magazin nyelve.

A LiteIn ennek közvetlen megfelelője, de beltéri használatra készült. Egy egység kapacitása 30 és 82,5 kWh között mozog, a maximális konfiguráció pedig eléri a 825 kWh-t. A működési feszültségek és a kommunikáció is hasonlóak, de a védelmi osztály IP20, így ez a megoldás műszaki helyiségekbe való, nem pedig az üzem területén kívüli elhelyezésre szolgál.

Ez már olyan méretarány, amely a valós C&I-ben értelmet nyer;

Ez még nem jelenti egy nagy ipari akkumulátoros erőmű létesítését, de lehetővé teszi olyan praktikus rendszerek kiépítését, amelyek alkalmasak a napenergia-termelés saját felhasználására, a csúcsigény csökkentésére, bizonyos fogyasztók tartalék áramellátására, az elektromos járművek töltésével való együttműködésre, illetve helyi hálózaton kívüli rendszerekre.

Ugyanakkor nem szabad elfelejteni, hogy a kapacitás nem az egyetlen szempont. A Battery-Max Lite esetében a gyártó egy fontos korlátozásra hívja fel a figyelmet: ha több szekrényt kapcsolnak párhuzamosan, az egyes szekrények maximális töltési és kisütési árama csökken. Ez fontos információ, mivel a C&I-raktárakban mindig egyszerre kell figyelembe venni az energiát és a teljesítményt. A magas kWh-érték nem jelenti automatikusan azt, hogy a rendszer a bővítés után is megőrzi ugyanazt a teljesítményrugalmasságot.

A BYD legfontosabb korlátai az ipari alkalmazásokban

1. A frekvenciaváltó-kompatibilitás nem csupán egy kiegészítő elem, hanem a tervezés alapvető feltétele

A BYD nagyon egyértelműen összekapcsolja akkumulátorcsomagjait a kompatibilis inverterek listájával. Ez nem csupán egy telepítési részlet, hanem rendszerbeli korlátozás. Ez azt jelenti, hogy az akkumulátorcsomag tervezését egy jóváhagyott akkumulátor–inverter–kapcsolási topológia kombináció köré kell felépíteni. A régebbi Battery-Box Commercial sorozatban a lista szinte bináris, ami nagyon szűk kompatibilitást eredményez. Az újabb sorozatokban több partner szerepel, de az elv ugyanaz marad.

Az ipar számára ez azt jelenti, hogy az integráció terén kevesebb szabadság áll rendelkezésre, mint a nyitottabb C&I-platformként tervezett rendszerek esetében; ha egy üzem már rendelkezik egy meghatározott inverter-, EMS- vagy PCS-rendszerrel, akkor csak a legfrissebb kompatibilitási lista ellenőrzése után lehet megállapítani, hogy az adott BYD-termék egyáltalán szóba jöhet-e.

2. A párhuzamosítás nem mindig eredményez egyenes, lineáris skálát

Az HVS és HVM családokban csak azonos tornyokat lehet párhuzamosan összekapcsolni, amelyek azonos számú modullal rendelkeznek. Ezen felül a bővítés során figyelni kell a meglévő rendszer és az új modulok töltöttségi állapotára. Ez a biztonság és a BMS működése szempontjából indokolt, de nagyobb telepítések esetén egyszerűen csak egy további karbantartási feltétel.

A Lite és LiteIn rendszerekben a helyzet kissé másképp áll. Ott a C&I-szektor számára ésszerűbben lehet méretezni az energiát, de több szekrény vagy rack esetén egységre vetített áram- és teljesítménykorlátok lépnek fel. Ez nem teszi a rendszert alkalmatlanná, de gondos számításokat igényel. Különösen akkor, ha a projekt nem csak a kapacitáson, hanem a rövid távú nagyobb teljesítmény leadásán is alapul.

3. A környezeti feltételek gyorsan eldöntik, hogy az ajánlat elfogadható-e vagy sem

Ez az egyik legfontosabb gyakorlati korlátozás. A HVS és a HVM IP55-ös védelmi fokozattal rendelkezik, és beltéren és kültéren egyaránt használható. A Lite szintén IP55-ös védelmi fokozattal rendelkezik, és kültéri használatra is alkalmas. Az LVS számos piacon szintén alkalmas beltéri és kültéri használatra. Az LVL és a LiteIn azonban már csak IP20-as védelmi fokozattal rendelkezik, ezért kizárólag beltéri használatra alkalmasak.

Ipari környezetben ez döntő fontosságú lehet. Ha a helyszínen por, magas páratartalom, agresszív légkör, nagy hőmérséklet-ingadozások vannak, vagy egyszerűen csak nincs megfelelő műszaki helyiség, az IP20 már nem csupán egy semleges paraméter, hanem valódi tervezési korlátot jelent.

4. A BYD dokumentációja a különböző verziók között jelentősen eltérhet

Ez egy nagyon fontos szempont a külföldi dokumentációk használata során. A forgalomban találhatók olyan régebbi Battery-Max Lite és LiteIn dokumentumok, amelyek a legújabb adatlapoknál magasabb maximális skálázási értékeket tartalmaznak. A Lite esetében a régebbi verziók akár több megawattóráról is szóltak, míg a jelenlegi adatlap 10 szekrényt és 900 kWh-t jelöl meg. A LiteIn esetében a régebbi dokumentációkban szintén magasabb határértékek szerepeltek, mint a jelenlegi adatlapban.

A tanulság egyszerű: ipari projekthez nem szabad az első talált PDF-fájlt használni. Kizárólag a legfrissebb verziójú műszaki adatlapot, használati útmutatót, jótállási feltételeket és kompatibilitási listát szabad alapul venni. Ellenkező esetben könnyen előfordulhat, hogy olyan paraméterekre építjük fel a koncepciót, amelyeket a BYD már hivatalosan nem tart fenn.

5. Ezek nem mindenre alkalmas raktárak

A BYD támogatja az on-grid, a backup, az off-grid és a black start üzemmódokat, ami a C&I szektorban nagy előnyt jelent. Az arányokat azonban szem előtt kell tartani. Ezek továbbra is olyan energiatárolók, amelyek inverterrel és egy meghatározott irányítási rendszerrel működnek együtt, és nem univerzális helyettesítői minden ipari UPS-rendszernek, biztonsági rendszernek vagy csúcsminőségű kritikus áramellátásnak.

A gyakorlatban kiválóan alkalmasak csúcsigény-kiegyenlítésre, a napenergia-termelés saját felhasználására, részleges tartalékellátásra, a tarifák optimalizálására vagy az elektromos járművek töltésével való együttműködésre. Ha azonban abszolút kritikus folyamatokról van szó, amelyek rendkívül magas szintű áramellátási folytonosságot és speciális redundancia-logikát igényelnek, a BYD akkumulátor önmagában nem oldja meg a problémát. Az egész áramellátási rendszert figyelembe kell venni.

Mely iparágakban érdemes a BYD Battery Box-ot alkalmazni?

A legcélszerűbb alkalmazási területek azok, ahol az akkumulátornak nem kell az egész folyamat fő energiaforrásaként funkcionálnia, hanem a rendszer gazdaságosságát és rugalmasságát kell javítania. Ez különösen igaz a napelemekből származó energia saját felhasználására, a csúcsigény csökkentésére, bizonyos fogyasztók rövid idejű tartalékellátására, a helyi fogyasztási profil stabilizálására, valamint az elektromos járművek töltőinfrastruktúrájába való integrációra.

Ilyen esetekben a Battery-Max Lite és a LiteIn meggyőző teljesítményt nyújtanak. Megfelelő kapacitást, modern kommunikációs interfészeket, többféle üzemmódot és számos ipari és szolgáltató létesítmény számára elegendő skálázhatóságot kínálnak. A legfontosabb azonban, hogy már az elejétől fogva reálisan felmérjük, hogy a létesítménynek valójában mekkora energiára és teljesítményre van szüksége.

Hol érdemes óvatosabbnak lenni?

Ha a projekt rendkívül nagy energiaigényt és egyúttal magas pillanatnyi teljesítményt igényel, a BYD-t nagyon pontosan kell kiszámítani, és nem csupán a „kapacitás” alapján. Ugyanez vonatkozik azokra a létesítményekre is, ahol a nehéz működési környezet nem teszi lehetővé az IP20-as védelmi osztály alkalmazását, illetve azokra a rendszerekre, ahol a beruházó teljes szabadságot vár el a PCS kiválasztásában és bármely inverterrel való integrációban.

Óvatosságra van szükség akkor is, ha valaki csak azért szeretne belépni az ipari szektorba HVS- vagy HVM-modellekkel, mert azokat a lakossági piacról ismeri. Technikailag alkalmazhatók ugyan kis méretű kereskedelmi létesítményekben, de ez még nem teszi őket automatikusan ipari raktárrá. A nehezebb C&I; területeken általában hamarabb kiderülnek a kapacitási és rendszerbeli korlátaik, mint maguk az előnyök.

Összefoglalás

A BYD Battery Box ipari alkalmazásokban nem egyetlen termék, hanem különböző, egymástól jelentősen eltérő rendeltetésű energiatároló-családok gyűjteménye. A HVS és HVM modelleket elsősorban otthoni vagy könnyű kereskedelmi megoldásokként kell kezelni. Az LVS és LVL modellek magasabb szintre léphetnek, de az architektúra és a működési környezet tekintetében óvatos megközelítést igényelnek. A valós C&I szegmensben ma a Battery-Max Lite és a Battery-Max LiteIn modellek a legérdemesebbek.

A legfontosabb korlátok nem kizárólag a cellák kémiai tulajdonságaiban vagy magában a kapacitásban rejlenek. Hanem az inverterrel való kompatibilitásban, a feszültségarchitektúrában, a méretezés során fellépő áramokban, a környezeti feltételekben, valamint abban, hogy a BYD meglehetősen egyértelműen a saját tervezési logikája felé tereli a felhasználót. Ezért ez a berendezés hatékonyan felhasználható az iparban, de csak akkor, ha a tervezés rendszer szintjén történik, és nem „a termék nevére” alapozva.

Források:

https://bydbatterybox.com
https://bydbatterybox.com/uploads/downloads/Datasheet_Battery-Max%20Lite_V1.7_EN_251105-6971e13d22247.pdf
https://bydbatterybox.com/uploads/downloads/Premium_Datasheet_LVL%20V1.1%20EN-5ebcbeddb3624.pdf
