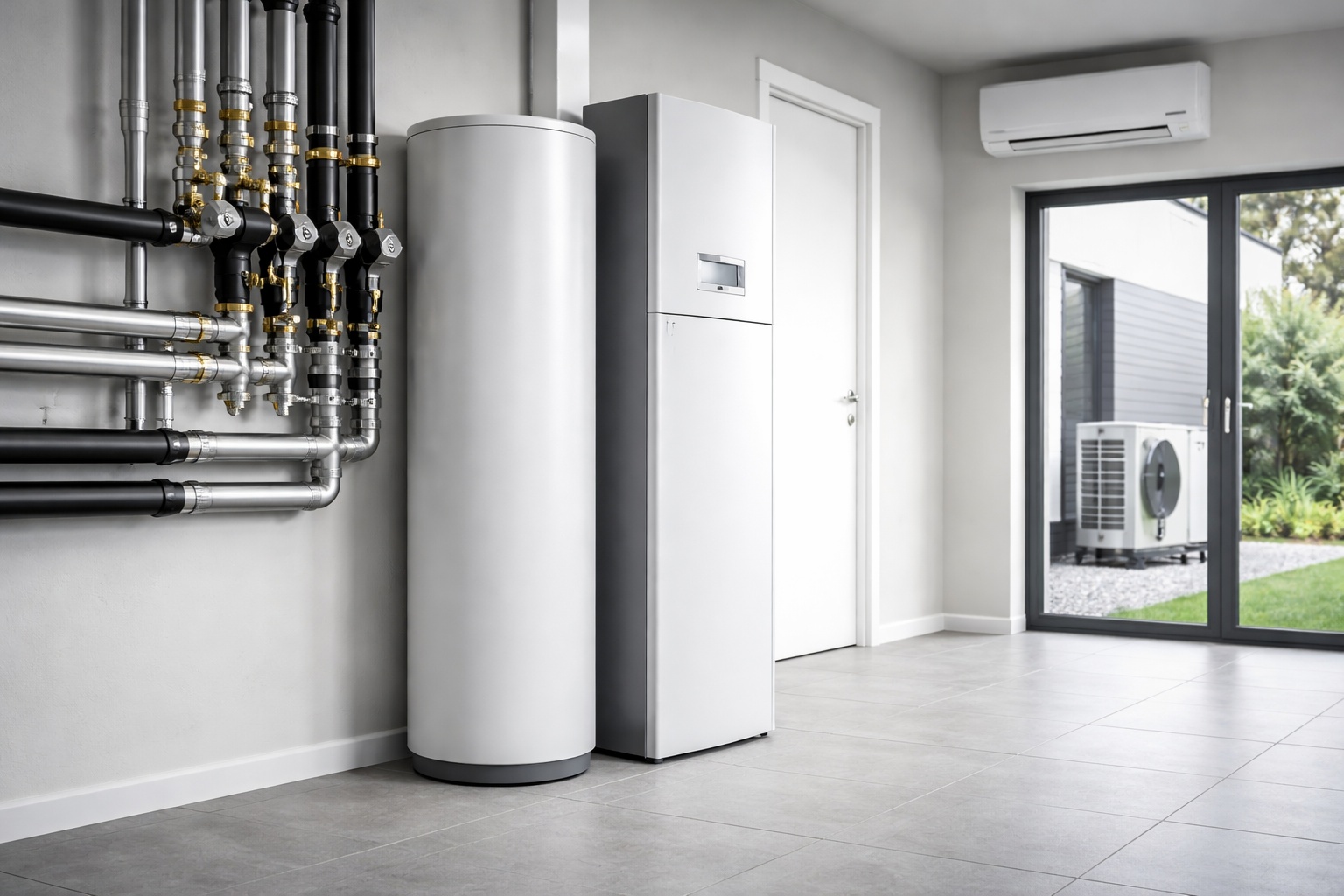

A reverzibilis hőszivattyú olyan rendszer, amely nemcsak fűtheti, hanem hűtheti is az épületet. Nem két különálló berendezésről van szó, hanem egy hűtőkörről, amely átkapcsolás után megváltoztatja a hő leadásának és felvételének irányát. Télen az energia a fűtési rendszerbe kerül, nyáron pedig a hőt elvonják az épületből, és azt a külső környezetbe vagy egy alsó hőforrásba vezetik. A rendszer magjában továbbra is ugyanazok az elemek működnek: kompresszor, hőcserélők és tágulási szelep. A különbséget a reverziós szelep jelenti, amely átkapcsolja a hőcserélők funkcióit.
Ezt a megoldást gyakran túl leegyszerűsítve írják le, mintha csupán egy „hűtési funkcióval rendelkező hőszivattyúról” lenne szó. Ez a leegyszerűsítés elhomályosítja a legfontosabb szempontokat. A reverzibilis rendszer működésének minőségét a hőmérsékleti viszonyok összessége, a fogyasztók típusa, a vezérlés, a levegő páratartalma és a rendszer kivitelezése határozza meg. Maga a körforgás megfordításának képessége még nem garantálja a jó hatást sem télen, sem nyáron. A hőszivattyú hatékonysága szorosan összefügg a forrás és a rendszer közötti hőmérséklet-különbséggel, és a reverz rendszereket az épület terhelési profiljával együtt kell elemezni, nem csak a berendezés paraméterei alapján.
Hogyan működik a reverzibilis hőszivattyú?
Termodinamikai szempontból a reverzibilis hőszivattyú továbbra is egy klasszikus kompresszoros hőszivattyú. A hűtőközeg az egyik hőcserélőben elpárolog, a kompresszor növeli annak nyomását és hőmérsékletét, majd a hűtőközeg a második hőcserélőben leadja a hőt, ezt követően áthalad az expanziós szelepen, és visszatér a kiindulási pontra. Amikor a rendszernek az épületet kell fűtenie, az egyik hőcserélő párologtatóként, a másik pedig kondenzátorként működik. A reverziós szelep átkapcsolása után ezek a szerepek felcserélődnek.
A telepítés szempontjából ez az átállás fontosabb, mint amilyennek első ránézésre tűnik. Ha a berendezés fűtésről hűtésre vált, megváltoznak a hőcserélők működési feltételei, az energiaáramlás iránya, a fogyasztók előkészítésének módja és az automatikával szemben támasztott követelmények. A léghűtéses szivattyúkban ugyanezt a mechanizmust használják a kültéri egység téli leolvasztására is. A leolvasztás során a berendezés átmenetileg megfordítja a körforgást, hogy megolvasztja a korábban párologtatóként működő hőcserélőn kialakult jégréteget.
| A rendszer eleme | Fűtési mód | Hűtési mód | Mi változik |
|---|---|---|---|
| külső hűtő vagy forrás | hőt vesz fel a forrásból | hőt ad át a forrásnak vagy a külső környezetnek | egyszer párologtató, egyszer kondenzátor |
| az épület felőli hőcserélő | hőt ad át a rendszernek | elvonja a hőt a rendszerből | megváltozik a működési módja és az üzemi hőmérséklete |
| visszacsapó szelep | beállítja a fűtéshez szükséges áramlást | beállítja a hűtéshez szükséges áramlást | megváltoztatja a hűtőközeg áramlásának irányát |
| automatika és kiegészítők | vezérli a fűtést és a jégmentesítést | vezérli a hűtést és a páralecsapódás elleni védelmet | az érzékelők és a vezérlőlogika jelentősége egyre növekszik |
Kérelem
Ennek az összehasonlításnak a legfontosabb tanulsága egyszerű. A reverzálás nem hoz létre új típusú hűtőkört. Csak átállítja ugyanazon alkatrészek funkcióit, hogy a berendezés a szezon mindkét felében működhessen. Ennek köszönhetően egy aggregátum két különálló forrás – fűtési és hűtési – helyettesítésére alkalmas.
Ez azonban nem jelenti azt, hogy a rendszer mindkét üzemmódban ugyanúgy viselkedik. Az épület oldalán a fűtésről a hűtésre való átállás más hidraulikai feltételeket, más betáplálási hőmérsékleteket és más kockázatokat von maga után. Télen a fő probléma a forrás alacsony hőmérséklete mellett elérhető teljesítmény. Nyáron ehhez még hozzáadódik a harmatpont, a kondenzáció és a fogyasztók hidegben való biztonságos működési képessége.
Mely áramkörök lehetnek reverzibilisek?
A reverzibilitás nem egy adott hőszivattyú-típushoz kötött. Egy ilyen rendszer működhet levegő–levegő, levegő–víz, víz–víz, talajszivattyú, DX-rendszerként, valamint hővisszanyeréssel ellátott, bonyolultabb változatokban is. Ez azért fontos, mert a köznyelvben a „reverzibilis hőszivattyú” kifejezést főként split rendszerrel vagy télen fűtő légkondicionálóval társítják. Pedig ez ugyanolyan jól lehet vízrendszer is, amely az egész épület fűtését és hűtését biztosítja.
A lakóépületek esetében leggyakrabban két típus található. Az első a levegő–levegő típus, ahol a berendezés közvetlenül fűti vagy hűti a helyiség levegőjét. A második a levegő–víz vagy víz–víz rendszer, ahol a szivattyú táplálja a vízrendszert. Ez a berendezéscsoport manapság leggyakrabban a házak, a kis szolgáltatóépületek és a modern alacsony hőmérsékletű rendszerek kapcsán kerül szóba.
A hővisszanyerés nem azonos a hővisszanyeréssel
Ezt a különbséget érdemes egyértelműen megnevezni, mert a marketinganyagokban gyakran mindent egy kalap alá vesznek. A hagyományos reverzálás általában azt jelenti, hogy az egész rendszer vagy fűtés, vagy hűtés üzemmódban működik. A hővisszanyerő rendszer ennél tovább megy, mivel az egyik zónából visszanyert energiát felhasználhatja egy másik fűtésére.
Ennek nagy jelentősége van a tervezés szempontjából. Egy családi házban általában elegendő a szezonális üzemmódváltás. Irodaházakban, szállodákban vagy szolgáltató épületekben a helyzet más, mert egyes zónák hűtést igényelhetnek, míg mások továbbra is fűtésre szorulnak. A fűtési és hűtési terhelések egyidejű elemzése az ilyen rendszerek tervezésének egyik alapvető lépése. Csak ezután lehet megítélni, hogy elegendő-e a szokásos reverzálás, vagy érdemes-e hővisszanyerő rendszert alkalmazni.
| Az elrendezés típusa | Mit csinál | Hol van értelme | Fő korlátozás |
|---|---|---|---|
| fordított | fűtés és hűtés között vált | lakóházak, kis irodák, egyszerű szezonális berendezések | az egész rendszer általában egyszerre csak egy üzemmódban működik |
| hővisszanyerő | képes üzemmódok között váltani, és emellett energiát visszanyerni | többzónás létesítmények | a rendszer és a vezérlés nagyobb összetettsége |
| hővisszanyerő rendszer | az épület egyik részéből nyert hőt hasznosítja | párhuzamos terhelésű épületek | a megtérülés az épület jellemzőitől függ |
Ebből az összehasonlításból kitűnik, hogy a reverzibilitás önmagában még nem a rugalmasság legmagasabb fokát jelenti. Sok épületben nagyon jól működik, de ott, ahol a hűtés és a fűtés egymást átfedi, nagyobb potenciált kínál egy olyan rendszer, amely képes a valódi energia-visszanyerésre. Ez azonban már nem „egy berendezés” kérdése, hanem a teljes HVAC-rendszeré.
A hatékonyság legfontosabb feltétele: a hőforrás hőmérséklete és a rendszer hőmérséklete
A téma legfontosabb műszaki szempontja egyszerű: a hőszivattyú kedveli a kis hőmérséklet-különbséget a forrás és a felhasználó között. Minél közelebb vannak egymáshoz az elpárologtató és a kondenzátor hőmérsékletei, annál kevesebb munkát kell végeznie a kompresszornak, és annál kevesebb villamos energiát fogyaszt a rendszer. Éppen ezért illeszkednek a hőszivattyúk olyan jól a padlófűtéshez, a falfűtéshez vagy más alacsony hőmérsékletű fogyasztókhoz.
Ez azonnal megmagyarázza, miért nem minden épület alkalmas a reverzibilis hőszivattyúra való egyszerű átállásra. Ha a fűtési rendszer magas előtáplálási hőmérsékletre épül, a berendezés kevésbé hatékonyan fog működni. Ha ugyanazt az épületet hűteni is kell, nemcsak a berendezés teljesítményét kell ellenőrizni, hanem azt is, hogy a fogyasztók és az automatika készen állnak-e két különböző üzemmódra. Régebbi épületekben ez gyakran a rendszer egy részének átalakítását jelenti, és nem csupán a hőforrás cseréjét.
Melyik esetben a legcélszerűbb a reverzibilis hőszivattyú használata?
Ez a rendszer leginkább ott bizonyul hatékonynak, ahol az épületnek valóban szüksége van mind fűtésre, mind hűtésre. Családi házak esetében ez leggyakrabban egy új vagy jól felújított épület, alacsony hőmérsékletű fűtéssel és ésszerű hűtési igényekkel. Kis szolgáltató létesítményekben a reverzibilitás hasonló előnyt jelent: egy berendezés két évszakot is kiszolgál, és egyszerűsíti a források elrendezését.
A helyzet még érdekesebb a többzónás épületek esetében. A terheléselemzés feltárhatja mind a magas reverziós potenciált, mind a mérsékelt vagy magas hővisszanyerési potenciált. Ahol a zónák eltérő működési profilokkal rendelkeznek, a rendszert nem feltétlenül kell tipikus „tél-nyár” forrásként kezelni. Az épület hőenergia-gazdálkodásának központi elemévé válhat.
A hűtés oldalán jelentkező korlátozások: harmatpont és kondenzáció
Itt kezdődik az a téma, amelyet leggyakrabban figyelmen kívül hagynak. A vízhűtésnél a legnagyobb veszélyt nem maga a szivattyú jelenti, hanem a levegő páratartalma és a harmatpont alá süllyedés. A rendszer hideg felületein kondenzáció léphet fel, ha azok hőmérséklete az adott zónában a harmatpont alá csökken. Ez nem csak a fogyasztókra vonatkozik, hanem a csövekre, szerelvényekre, elosztókra és a körforgás egyéb elemeire is.
Ezért a vízhűtés sokkal nagyobb tervezési fegyelmet igényel, mint maga a fűtés. Nem elég csak hideg vizet engedni a rendszerbe. Ellenőrizni kell a betáplált hőmérsékletet, a helyiségek páratartalmát, az elemek szigetelését és a vezérlési logikát. A sík rendszerek esetében a biztonságos működési tartomány szűkebb, mint a klímakonvektoroknál, mert a hűtőfelület hőmérséklete nem csökkenhet a harmatpont alá.
Vízhűtés és a hűtőtestek kiválasztása
Ez egy újabb fontos különbséghez vezet. A reverzibilis hőszivattyú különböző fogyasztókkal működhet együtt, de nem minden fogyasztó biztosít ugyanolyan hűtési rugalmasságot. A ventilátoros konvektorok és a légkezelő rendszerek jobban megbirkóznak a nyílt és rejtett hűtéssel, mert a hőelvétel mellett a páratartalom csökkentésében is segítenek. A felületi hűtés finomabb és kényelmesebb, de óvatosabb hőmérséklet-szabályozást és a harmatpont jó ellenőrzését igényli.
Ez nem jelenti azt, hogy a felületi hűtés rossz ötlet lenne. Csak azt jelenti, hogy egy jobban megtervezett rendszerre van szükség. Ha a beruházó magas páratartalom mellett agresszív hűtést vár el, akkor a hűtőpadló vagy a hűtőmennyezet önmagában nem biztos, hogy elegendő lesz. Ha a cél a hőmérséklet enyhe csökkentése jól szabályozott belső levegő mellett, akkor egy ilyen rendszer nagyon jól működhet. A problémák forrása itt nem a szivattyú reverzibilitása, hanem a fogyasztókkal szembeni téves elvárások.
| Terület | Előny | Korlátozás | Mire kell figyelni |
|---|---|---|---|
| fűtés | egy berendezés a téli szezonban működik | teljesítménycsökkenés nagy hőmérséklet-tartományban | alacsony hőmérsékletű rendszer |
| léghűtés vagy ventilátoros hűtőtest | a hűtőteljesítmény megfelelő szabályozása | az elosztás összetettsége nagyobb, mint pusztán a melegítés esetén | kondenzátumelvezetés és vezérlés |
| felületi hűtés | magas szintű kényelem és csendes működés | kondenzációs kockázat | a harmatpont ellenőrzése és a felületi hőmérséklet korlátozása |
| hővisszanyerés | az energia hatékonyabb kihasználása az épületben | a rendszer nagyobb összetettsége | zónás terheléselemzés |
Ez az összehasonlítás azt mutatja, hogy a reverzibilitás csupán a rendszer egyik jellemzője. A végső hatást csak az határozza meg, hogy a berendezést a megfelelő típusú fogyasztókkal és vezérlési logikával kombinálják-e. A jól összeállított rendszer nagyon hatékonyan képes fűteni és hűteni. A rosszul összeállított rendszer pedig azt a benyomást kelti, hogy „a szivattyú nem bírja a terhelést”, pedig a probléma valójában máshol rejlik.
A forrás és maga a készülék oldalán fennálló korlátozások
A levegőhőszivattyúk esetében felmerül a leolvasztás kérdése is. A fordítószelep a téli leolvasztáshoz is szolgál, és a hőmérséklet csökkenése, valamint a megfelelő páratartalom mellett a külső hőcserélőn jég képződik. Ez a körforgás időszakos átkapcsolását jelenti, ami átmenetileg befolyásolja a berendezés működési egyensúlyát. Enyhe éghajlaton ez kevésbé jelentős, de hideg és párás környezetben a teljes rendszer működésének fontos elemévé válik.
A monoblokk levegő–víz rendszereknél felmerül a fagyás elleni védelem kérdése is. Ha a külső oldalon víz vagy vízoldat kering, gondoskodni kell a védelemről alacsony hőmérséklet, leállás vagy áramkimaradás esetére. Az egyik megoldás a glikollal kiegészített kör, bár ez a változat növeli az áramlási ellenállást, és ronthatja a rendszer hatékonyságát.
Mit kell ellenőrizni a kiválasztás előtt?
A reverzibilis hőszivattyú kiválasztása előtt először meg kell állapítani, hogy az épületnek valóban szüksége van-e két üzemmódra. Ha a hűtést csak alkalmanként használják, és a vízvezeték-rendszer nem felkészült erre, a megoldás túl bonyolultnak bizonyulhat a tényleges igényekhez képest. Ha az épületnek magas belső hőnyeresége van, vagy nagy üvegfelületei vannak, a hűtési üzemmód már nem csupán kiegészítő funkció, hanem ugyanolyan komolyan kell venni, mint a fűtést.
Ezt követően meg kell vizsgálni a hőmérsékleti viszonyokat és a fogyasztókat. A fűtési rendszer alacsony hőmérsékleten is hatékonyan működik? A hűtési oldalon lévő fogyasztók képesek-e megbirkózni a kondenzációval? És vannak-e az épületben olyan zónák, amelyek eltérő igényeik miatt indokolják a hővisszanyerést? És végül: az automatika készen áll-e nemcsak a hőmérséklet, hanem a páratartalom és a harmatpont figyelésére is? Csak ezekre a kérdésekre adott válaszok alapján lehet eldönteni, hogy a reverzibilis hőszivattyú jó megoldás lesz-e, vagy csak egy látványos szlogen a specifikációban.
Kérelem
A reverzibilis hőszivattyú akkor éri meg, ha az épületnek valóban szüksége van mind fűtésre, mind hűtésre, és a rendszert két különböző üzemmódra alakították ki. Maga a körforgás megfordítása technikailag egyszerű. A többi már nehezebb: a forrás kiválasztása, a hőmérséklet-különbség korlátozása, a fogyasztók kiválasztása, a páratartalom szabályozása és a megfelelő vezérlés. Ha ezek az elemek jól vannak összeállítva, egy rendszer egész évben működhet, és ezt nagyon hatékonyan teszi. Ha rosszul vannak összeállítva, gyorsan megjelennek a problémák, és ezek általában nem a kompresszorból, hanem rendszerhibákból erednek.
