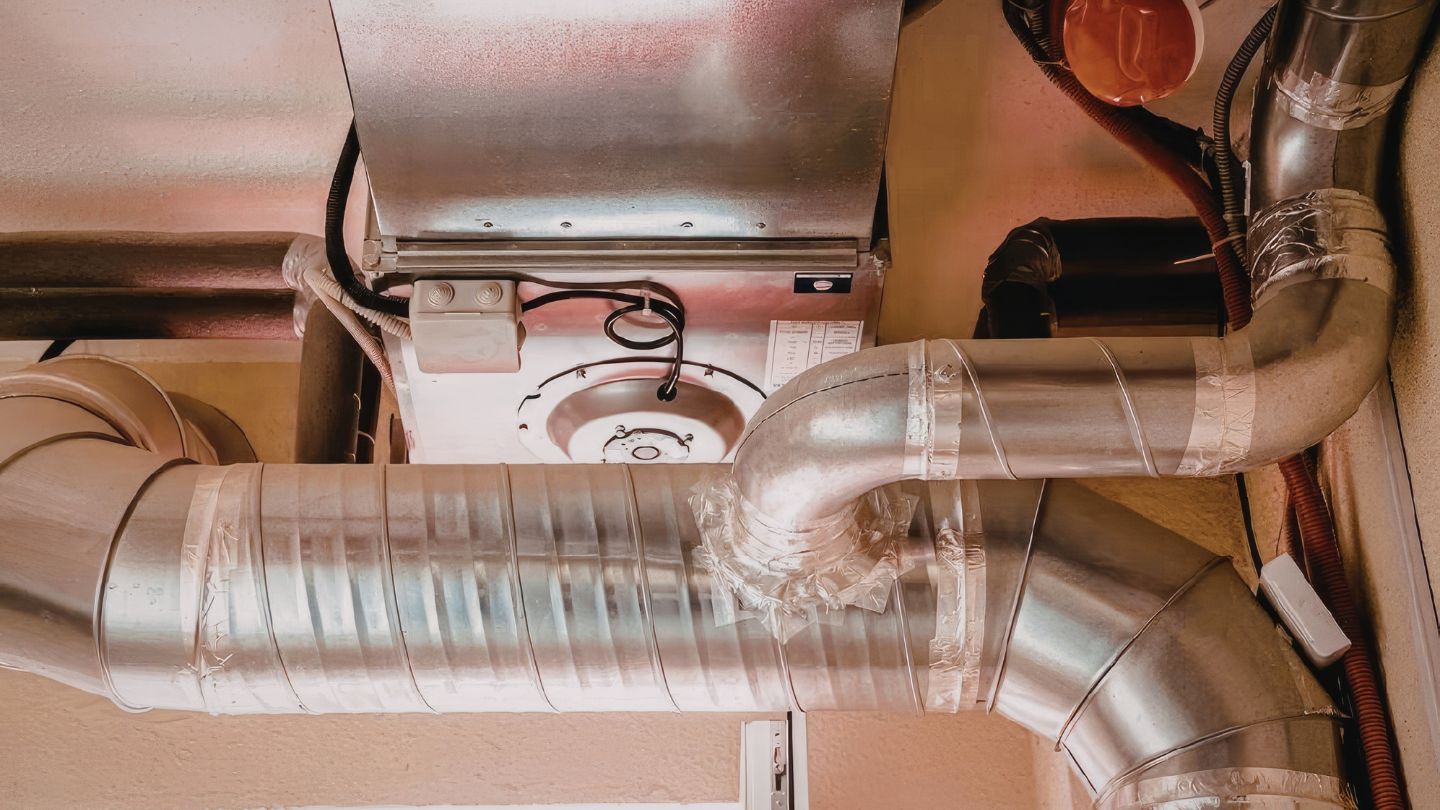

A hűtési teljesítmény egyensúlya az épületben és a HVAC-rendszer kiválasztása

Az épület hűtőteljesítmény-egyensúlya a kiindulópont a HVAC-rendszer ésszerű kiválasztásához. Enélkül könnyen elkövethetők a két klasszikus hiba: vagy a rendszer túl gyenge, és nem képes fenntartani a kívánt hőmérsékleti viszonyokat a legnagyobb terhelés idején, vagy túlméretezett, és idegesen, egyenetlenül működik, rosszabb szabályozással és szükségtelenül magas beruházási költségekkel. A gyakorlatban tehát nem csupán arról van szó, hogy „mennyi légkondicionálásra van szükség”, hanem arról, hogy valójában mennyi hő keletkezik az épületben, és hogyan kell ezt a felesleges energiát elvezetni.

Ez nem csupán a tervezési szakaszban fontos. A rosszul kiszámított hűtési teljesítmény később, az üzemeltetés során visszatér olyan problémák formájában, mint a túl magas hőmérséklet, a párás levegő, a zaj, a berendezések rövid üzemciklusai, a felhasználók panaszai vagy a tervekkel ellentétes számlák. A hűtőteljesítmény kiválasztása önmagában nem elegendő a megfelelő rendszer kiválasztásához. Meg kell érteni a terhelés szerkezetét, az épület zónákra való felosztását, a szellőzés szerepét, valamint azt, hogy a probléma főként a hőmérsékletet vagy a páratartalmat is érinti-e.

Mi az a hűtőteljesítmény-mérleg, és pontosan mire vonatkozik?

A hűtőteljesítmény-egyensúly meghatározza, hogy mennyi hőt kell elvonni az épületből vagy annak egy adott zónájából a kívánt belső paraméterek fenntartása érdekében. Leggyakrabban a levegő hőmérsékletéről van szó, de sok épületben a páratartalom is ugyanolyan fontos. Ezért előfordulhat, hogy két hasonló alapterületű épület teljesen eltérő hűtési megoldást igényel. Nemcsak a burkolatuk különbözik, hanem az üvegezésük, a naphoz viszonyított tájolásuk, a használat módja, a bent tartózkodók száma, a friss levegő mennyisége és a hőt kibocsátó berendezések jelenléte is.

A tervezési gyakorlatban a hőmérleg nem egy univerzális szám. Inkább több hőnyereség-csoport összege, amelyek egyidejűleg jelentkeznek, vagy bizonyos órákon átfedésben vannak. Ezért meg kell különböztetni az átlagos használati feltételeket a számítási feltételektől, vagyis azoktól, amelyek mellett a rendszernek továbbra is megfelelően kell működnie. Pontosan itt merül fel gyakran az első probléma: valaki az átlagos hőmérsékletet vagy az átlagos terhelést nézi, pedig a berendezéseknek a nap vagy az évszak legnehezebb pillanatával kell megbirkózniuk.

A második fontos megkülönböztetés az egész épületet és az egyes zónákat érinti. Az épület teljes teljesítménye még nem árulja el, hogyan oszlik meg a terhelés a helyiségek között. Ha az egyik homlokzat erősen napos, a másik pedig árnyékban marad, akkor még a megfelelő teljes teljesítmény mellett is előfordulhat, hogy az épület egy része helyileg túlmelegszik. A HVAC-rendszer kiválasztásának szempontjából ez nem csupán egy apró részlet, hanem az egyik alapvető döntés.

Honnan származik a hűtési terhelés az épületben?

A hőnyereség forrásai általában jól ismertek, de a gyakorlatban akkor kezdődnek a problémák, ha ezeket túl általánosan kezeljük. A legegyszerűbb megközelítés a külső és belső hőnyereségről szól. A külső hőnyereség az éghajlatból, a napsugárzásból és a falak tulajdonságaiból ered. A belső hőnyereség az emberektől, a világítástól, a berendezésektől és a technológiai folyamatoktól származik. Ehhez jön még a szellőzés és a külső levegő ellenőrizhetetlen beáramlása.

A nagy üvegfelületekkel és könnyű szerkezetű épületekben a napsugárzásnak nagyon nagy hatása van. Maga a hőátbocsátási tényező nem ad teljes képet a problémáról. Nyáron ugyanolyan fontosak, sőt gyakran még fontosabbak is a napfény által az üvegeken keresztül bejutó hőnyereségek, valamint az épület elemeinek felmelegedése. Ezért két hasonló alapterületű iroda teljesen eltérő viselkedést mutathat, ha az egyiknek nagy üvegfelületekkel rendelkező nyugati homlokzata van, a másiknak pedig kisebb és jobban árnyékolt ablakai.

A szolgáltató-, iroda- és ipari épületekben a belső hőnyereségnek nagy jelentősége van. Az emberek hőt bocsátanak ki, a világítótestek emelik a hőmérsékletet, a számítógépes berendezések, szerverek, technológiai eszközök vagy a gyártási háttér elemei pedig teljesen megváltoztathatják a terhelés szerkezetét. Egy ilyen objektumban a puszta alapterület nem sokat mond. Sokkal fontosabbá válik, hogy mi történik valójában odabent, és milyen időpontokban.

Különleges szerepet játszik a szellőzés. A friss levegő higiéniai, kényelmi és jogszabályi szempontból is szükséges, ugyanakkor hőt és nedvességet is bevisz az épületbe. Minél magasabb a külső levegő hőmérséklete és páratartalma, annál nagyobb terhelést jelent a rendszer számára. Éppen ezért sok épületben a zónás hűtőrendszer önmagában nem oldja meg a problémát, ha nem működik együtt egy megfelelően tervezett légkezelő központtal.

Az épület fő hőnyereség-forrásai

Ebből a táblázatból egy dolog derül ki: a mérlegelési hibák általában nem valamelyik elem teljes kihagyásából adódnak, hanem annak túlzott leegyszerűsítéséből. Papíron minden helyesnek tűnik, de a feltételezések túl enyhék a valós használathoz képest.

Látható továbbá, hogy nem minden épületnek ugyanaz a „hűtési profilja”. Egyes épületekben a napenergiából származó hőnyereség dominál, másokban az emberek és a berendezések által kibocsátott hő, míg megint másokban a szellőzésből származó hő. Pontosan ez a profilnak kell meghatározó szerepet játszania a HVAC-rendszer típusának kiválasztásában, nem pedig pusztán a kilowatt-értékek összege.

Nyílt és rejtett teljesítmény – a rendszer kiválasztását meghatározó különbség

Az épületek hűtése során nem elég tudni, hogy összesen mennyi hőt kell elvonni. Azt is meg kell érteni, hogy a terhelés mekkora része a hőmérséklet-csökkentéshez, és mekkora része a páratartalom eltávolításához kapcsolódik. A nyilvánvaló teljesítmény a hőmérséklet-csökkenésként érzékelhető hűtésre vonatkozik. A rejtett teljesítmény a vízgőz kondenzációjához, vagyis a levegő szárításához kapcsolódik.

Ez a megkülönböztetés kulcsfontosságú, mivel a különböző rendszerek eltérő módon oldják meg ezt a feladatot. Előfordulhat, hogy a rendszer hűtőteljesítménye látszólag elegendő, mégis nem biztosít kényelmet, ha nem szabályozza a páratartalmat. Irodaházakban vagy lakóépületekben ez fullasztó, nehéz levegő formájában jelentkezik. Műszaki vagy raktárépületekben ez tartóssági problémákhoz, felületi kondenzációhoz vagy a folyamatok és berendezések számára nem megfelelő körülményekhez vezethet.

A legnagyobb kockázat ott jelentkezik, ahol a külső levegő aránya magas. Ha az épületbe folyamatosan meleg és párás levegő jut be, akkor a kényelmi hűtőrendszer önmagában nem feltétlenül elegendő. Ilyenkor megfelelő légkezelésre van szükség a légkezelő berendezésben, és esetenként más vezérlési logikára, valamint a teljes rendszer más működési paramétereire is.

A gyakorlatban a nyílt és rejtett terhelés szétválasztása nélküli HVAC-rendszer kiválasztása gyakran az egyik fő oka annak, hogy a rendszer üzembe helyezése után csalódás éri a felhasználót. A felhasználó azt hallja, hogy „a teljesítmény stimmel”, de az épületben továbbra sem érezhető a kényelem. A probléma ilyenkor nem a kilowatt-számban rejlik, hanem abban, hogy a hűtési módszer nem illeszkedik a terhelés jellegéhez.

Milyen adatokra van szükség a hűtőteljesítmény pontos kiszámításához?

A pontos számítás a bemeneti adatoktól kezdődik. Minél véletlenszerűbbek a feltételezések, annál kevésbé megbízható az eredmény. Ez vonatkozik mind az egyszerű objektumokra, mind a több zónával rendelkező, összetett épületekre. A tervezőnek ismernie kell az épület elhelyezkedését, az éghajlati paramétereket, a világpontokhoz viszonyított tájolását, a geometriáját, a válaszfalak típusát, az üvegezés felületét és típusát, valamint azok árnyékolásának módját.

Ugyanilyen fontosak a használati adatok is. Ide tartozik a személyek száma, a jelenléti ütemterv, a helyiségekben végzett tevékenység jellege, a világítás működési ideje, a berendezések teljesítménye és a terhelés várható napi ingadozása. Sok esetben éppen ez a terület a leggyengébb láncszem, mivel a beruházó vagy a felhasználó csak hozzávetőleges adatokat ad meg, majd később kiderül, hogy a tényleges használat ennél jóval intenzívebb.

A szellőzést sem szabad csupán kiegészítő elemként kezelni. A friss levegő áramlása, a légkezelő berendezés működési módja, a hővisszanyerés, az épület szivárgásmentessége, valamint az ajtók, kapuk és ablakok nyitása – mindez befolyásolja a hűtést. A modern épületekben nem csak a hőmérséklet jelent problémát, hanem az is, hogy a rendszer hogyan reagál a terhelés gyors változásaira, és hogy különböző üzemmódokban is stabil marad-e.

A hűtési mérleg bemeneti adatai

A legveszélyesebbek azok a hibák, amelyek első ránézésre jelentéktelennek tűnnek. Néhány fő eltérése, a berendezések hosszabb üzemideje vagy a friss levegő nagyobb aránya önmagában nem tűnik veszélyesnek. A probléma akkor kezdődik, amikor több ilyen leegyszerűsítés egyszerre jelentkezik. Ekkor az eredmény már nem felel meg a valós körülményeknek.

A második dolog még ennél is fontosabb. A tervezés nem alapulhat az épület használatára vonatkozó kívánságszerű forgatókönyvön. Ha az épületnek meghatározott módon kell működnie, akkor a rendszert ehhez a működési módhoz kell igazítani, és nem egy leegyszerűsített változathoz, amely csak a tervrajzon néz ki jól.

A hűtési igény becslése során elkövetett leggyakoribb hibák

A leggyakoribb hiba a „négyzetméter alapján” történő tervezés. Ez a módszer csak nagyon hozzávetőleges értelemben lehet hasznos, egyszerű és ismétlődő helyiségek esetében. Bármely összetettebb épületnél ez gyorsan rossz döntésekhez vezet. A négyzetméter nem árul el semmit a napfényről, a személyek számáról, a berendezések hőtermeléséről, a szellőzésről, sem az időbeli terhelésváltozásokról.

A második gyakori probléma a nem megfelelő zónázás. Az épületet egyetlen egységként kezelik, pedig egyes részei eltérő körülmények között működnek. Másképp viselkedik reggel a keleti oldalon lévő iroda, másképp délután a nyugati oldalon lévő helyiség, és még másképp a szerverterem vagy a konferenciaterem. Ha mindent egyetlen működési logikához igazítanak, a rendszer formálisan helyes lehet, de a gyakorlatban gyenge.

Gyakori hiba a szellőzés és a páratartalom alábecsülése is. Azokban az épületekben, ahol nagy a friss levegő beáramlása, vagy ahol a használók gyakran nyitják az ajtókat és kapukat, a hőmérsékleti egyensúly önmagában nem elegendő. Ekkor jön a tipikus mondat: „a berendezések működnek, de a kényelem továbbra sem érezhető”. Ez általában azt jelzi, hogy a terhelés szerkezetét rosszul értékelték, nem pedig magukat a berendezéseket.

A túlméretezés sem kevésbé problémás. Sokan a tartalék teljesítményt biztonsági tényezőnek tekintik, de a HVAC-rendszerek esetében ez nem ilyen egyszerű. A túl nagy teljesítményű berendezések rövid ciklusokban működhetnek, rosszabban szabályozzák a hőmérsékletet, gyengébben szárítják a levegőt, és gyorsabban okoznak üzemeltetési problémákat. Előfordul, hogy a beruházó nem azért fizet többet, hogy jobb rendszert kapjon, hanem azért, hogy kevésbé stabil rendszert kapjon.

Tervezési hiba és az üzemeltetés során jelentkező következmények

Érdemes megjegyezni, hogy egyes hibák nem azonnal, az első indításkor jelentkeznek. A rendszer részleges terhelés mellett vagy mérsékelt körülmények között megfelelően működhet, és a problémák csak forró napokon, az épület teljes kihasználtsága esetén vagy a használati mód megváltozásakor jelentkeznek.

Éppen ezért egy jól elkészített mérleg több, mint pusztán egy formai lépés. Nem a berendezés beszerzésének indoklására szolgál, hanem az épület és a berendezések valós üzemi körülmények közötti viselkedésének előrejelzésére.

A hűtőteljesítmény mérlege és a HVAC-rendszer kiválasztása

A hűtési igényfelmérésnek a rendszer felépítésének kiválasztásához kell vezetnie, és nem csupán a névleges teljesítmény meghatározásához. Ha a terhelés viszonylag egyenletes, a szellőzés szerepe csekély, és a zónázás nem bonyolult, gyakran elegendő egy egyszerűbb rendszer, kiterjedt infrastruktúra nélkül. Ez vonatkozik a kis irodákra, a szolgáltató helyiségekre, az egyes használati zónákra vagy az egyszerű lakóépületekre.

A helyzet akkor változik, ha az épületben számos, eltérő terhelési profilú zóna található. Ha egyes helyiségek intenzíven működnek, mások csak időszakosan, és ehhez még a változó napfény-behatás is hozzájön, akkor értelmesebb a zónás elrendezés vagy egy olyan megoldás, amely rugalmasabb teljesítményszabályozást tesz lehetővé. Egy ilyen épületben a központi kilowattérték önmagában nem old meg semmit. Az a fontos, hogy a terhelést az épület különböző részei között el lehessen osztani.

Egy másik eset azok az épületek, ahol a terhelés nagy része a szellőzésből és a páratartalomból származik. Ilyenkor a helyiségek hűtőrendszere önmagában nem elegendő. Szükség van a légkezelő központtal való együttműködésre, a levegő megfelelő kezelésére, esetenként az energia visszanyerésére, és mindenekelőtt a rendszer mindkét részének megfelelő összehangolására. Enélkül előfordulhat, hogy a hűtőteljesítmény formálisan megfelelő, de a belső körülményeket továbbra sem lehet szabályozni.

A nagyobb szolgáltató-, műszaki és ipari létesítményekben a hűtött vízre, ventilátoros konvektorokra vagy kiterjedt légkezelő berendezésekre épülő rendszerek bizonyulnak célszerűnek. Nem azért, mert definíció szerint „jobbak” lennének, hanem azért, mert jobban megfelelnek a nagy számú zónának, az épület nagyobb méretének, az integrációs igénynek és a bonyolultabb automatizálásnak. A rendszer kiválasztásának tehát az épület jellegéből kell kiindulnia, és nem a kivitelező vagy a beruházó szokásaiból.

Hogyan befolyásolja a hűtési mérleg az épület zónákra való felosztását?

A zónák kialakítása egyike azoknak a döntéseknek, amelyek a tervezés során apró részletnek tűnhetnek, de a kivitelezés során az egész rendszer minőségét meghatározzák. Az épületeket ritkán terheli egyenletes terhelés. A nagy üvegfelületekkel rendelkező helyiségekben más körülmények uralkodnak, mint a műszaki zónákban, az időszakosan használt részeken, vagy azokon a helyeken, ahol több ember tartózkodik.

Ha ezeknek a tereknek közös a hűtési logikája, hamar kompromisszumokra kerül sor. Az épület egyik része nem lesz elég hűvös, a másik pedig túlhűtött lesz, és a személyzet kézzel kezdi majd módosítani a beállításokat. Ez általában azt jelenti, hogy a probléma nem magukban a berendezések minőségében rejlik, hanem az épület HVAC-igényeinek rossz funkcionális felosztásában.

Egy jól elkészített terhelési mérleg megmutatja, mely zónák terhelési profilja hasonló, és melyeket kell külön kezelni. Éppen ennek alapján választják ki a szabályozási módszert, a berendezések elhelyezkedését, a befúvási paramétereket, sőt néha az egész rendszer felépítését is. Enélkül a kiválasztás csak részben helyes, mert nem veszi figyelembe, hogy az épület valójában hogyan működik.

Kényelem, páratartalom és szabályozás – a teljesítmény önmagában nem elég

A gyakorlatban a felhasználó nem az alapján ítéli meg a rendszert, hogy a névleges táblán szereplő teljesítmény stimmel-e. Hanem a kényelem alapján ítéli meg. Ha a hőmérséklet ingadozik, a levegő túl párás, túl száraz, vagy az épület különböző pontjain egymástól teljesen eltérő körülmények uralkodnak, akkor a rendszert rosszul méretezettnek tartják, még akkor is, ha formálisan „megfelel a számításoknak”.

Ezért olyan fontos a szabályozás. A rendszernek nemcsak a maximális terhelést kell lefednie, hanem részterhelés mellett is stabilan kell működnie. Éppen ilyenkor mutatkozik meg a vezérlés, a teljesítménymoduláció, a szellőzéssel való együttműködés és a megfelelő üzemi paraméterek kiválasztásának minősége. Az épület a legtöbb időben nem szélsőséges körülmények között működik, ezért a mindennapi kényelem inkább a szabályozás minőségétől függ, mint magától a maximális teljesítményértéktől.

A páratartalom itt különösen fontos. Sok épületben éppen ez határozza meg a kényelmet, ugyanakkor egyszerűsített kiválasztás esetén ezt a legkönnyebb figyelmen kívül hagyni. Egy olyan rendszer, amely gyorsan lehűti a hőmérsékletet, de nem képes megbirkózni a párátlanítással, gyengébb használati élményt nyújthat, mint egy olyan rendszer, amelynek működési logikája jobban össze van hangolva, és vezérlése kiegyensúlyozottabb.

Mit jelent a hűtési mérleg a befektető, a tervező és a felhasználó számára?

A befektető számára a hűtőteljesítmény-mérlegnek döntéshozatali eszköznek kell lennie, nem pedig a terv mellékletének. Tőle függ, hogy a költségvetés egy egyszerű, kevés zónás rendszerre, vagy egy légkezelő központtal, automatikával és precízebb vezérléssel ellátott, bonyolultabb rendszerre irányul-e. A kezdeti szakaszban rosszul megfogalmazott feltételezések gyakran olyan költségekkel járnak, amelyek meghaladják a változatok közötti különbséget.

A tervező számára a terhelésszámítás alapul szolgál a berendezések kiválasztásához, a zónák felosztásához, a hűtés előállításának és elosztásának módjához, valamint a vezérlési logikához. Itt kell megkülönböztetni a pillanatnyi és az átlagos terhelést, a nyilvánvaló és a rejtett hőterhelést, valamint a felhasználó által megadott feltételeket az épület tényleges működési módjától.

A felhasználó és a karbantartó szolgálatok számára az eredmény egyértelmű. A pontosan kiszámított és a HVAC-rendszerre megfelelően átültetett hűtési mérleg előre jelezhetőbb kényelmet, kevesebb kézi beállítást, stabilabb működést és kisebb kockázatot jelent arra nézve, hogy a rendszer mindennapi problémák forrásává váljon. Éppen ezért a hűtési egyenleg nem egy mellékes lépés. Ez az egész döntés középpontja, hogy hogyan kell hűteni az épületet.

Összefoglalás

Az épület hűtőteljesítmény-mérlegét nem a berendezések katalógusból történő mechanikus kiválasztására használják, hanem a tényleges hőterhelés megértésére és annak a megfelelő HVAC-rendszerre való átültetésére. A jól elvégzett mérleg segítségével elkerülhető mind a túl kicsi, mind a túl nagy méretezés, ami végül jobb kényelmet, stabilabb szabályozást és az egész épület kiszámíthatóbb üzemeltetését eredményezi.
